Cum sunt conectate panourile de corecție?

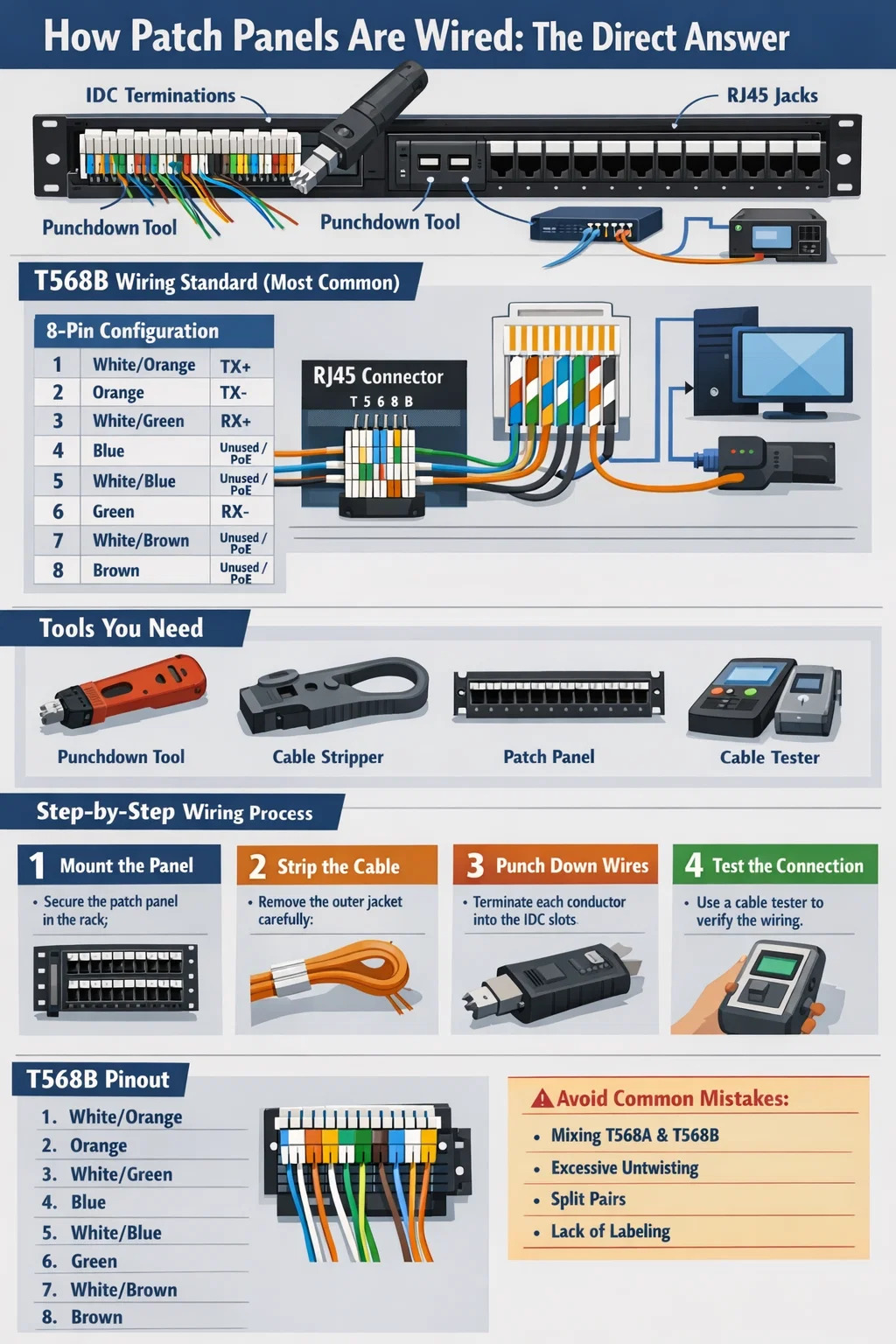

Cum sunt conectate panourile de corecție: răspunsul direct

A panou de corecție de rețea este conectat prin terminarea conductoarelor individuale de cupru dintr-o cablare structurată care trece în partea din spate a panoului utilizând un instrument de perforare, urmând fie stşiardul de cablare T568A, fie T568B. Fiecare dintre cei opt conductori dintr-un cablu Cat5e, Cat6 sau Cat6A este așezat într-un slot IDC (Insulation Displacement Connector) cu coduri de culoare pe partea din spate a portului panoului de corelare. Odată lovit, partea frontală a panoului expune mufele keystone RJ45, permițând cablurilor scurte de corecție să conecteze echipamentele la comutatoare, routere sau alte dispozitive de rețea.

Întregul scop al unui panou de corecție într-un rack de rețea este acela de a acționa ca un punct de terminare fix și organizat pentru cablurile orizontale, menținând infrastructura curată și facilitând mișcările, adăugările și modificările, fără a perturba cablarea permanentă din spatele pereților. Majoritatea instalațiilor profesionale folosesc T568B ca standard de cablare implicit , deși T568A este necesar pentru clădirile guvernamentale în conformitate cu anumite standarde. Ceea ce contează cel mai mult este consecvența - nu amestecați niciodată standardele pe aceeași serie.

Înțelegerea standardelor de cablare T568A și T568B

Înainte de a atinge un singur fir, trebuie să înțelegeți cele două standarde de cablare utilizate în aproape toate cablurile structurate din lume. Atât T568A, cât și T568B folosesc toți cei opt conductori dintr-un cablu Cat - patru perechi - dar diferă prin aranjarea perechilor portocalii și verzi de pe pinii 1, 2, 3 și 6.

T568B Pin-Out (cel mai comun în America de Nord)

T568A schimbă perechile portocaliu și verde, plasând alb/verde pe pinul 1, verde pe pinul 2, alb/portocaliu pe pinul 3 și portocaliu pe pinul 6. Diferența funcțională dintre cele două este zero pentru conexiunile directe - contează doar pentru cablurile încrucișate, unde un capăt folosește T568A și celălalt folosește T568B. Pentru Gigabit Ethernet și 10GbE, toate cele patru perechi transportă date simultan , motiv pentru care menținerea integrității de răsucire a fiecărei perechi pe tot parcursul punchdown-ului este critică pentru integritatea semnalului la viteze mari.

Instrumente și materiale de care aveți nevoie înainte de a începe

Răbușirea într-o terminare a panoului de corecție fără instrumentele potrivite produce conexiuni nesigure care trec un test de bază de legătură, dar eșuează în condițiile încărcării reale a rețelei. Iată tot ce ai nevoie pe bancă înainte de a trage un singur cablu prin perete.

• Instrument de perforare cu 110 lame — Un instrument de impact de calitate, cu o setare de forță reglabilă. Forță scăzută pentru așezarea inițială, forță mare pentru terminarea finală. Fluke Networks și Paladin Tools oferă ambele opțiuni de încredere în intervalul 25-60 USD. Evitați versiunile ieftine fără marcă care sparg contactele IDC.
• Deconectare cabluri — Un dispozitiv de decuplare cu lamă rotundă dedicat pentru cablul de rețea, nu o cutie de tăiere cu mai multe unelte. Doriți să îndepărtați mantaua exterioară fără a tăia izolația conductorului. O tăietură în izolația conductorului provoacă anomalii de impedanță care apar ca defecțiuni ale pierderilor de retur pe un certificator de cablu.
• Panou de corecție de rețea — Panourile 1U cu 24 de porturi sau 48 de porturi sunt standard în majoritatea instalațiilor. Panourile Cat5e suportă până la 1 Gbps. Panourile Cat6 sunt evaluate la 1 Gbps la 250 MHz și pot suporta 10 GbE la distanțe mai scurte. Panourile Cat6A rulează 10GbE la 100 de metri la 500MHz.
• Bară de gestionare a cablurilor sau inel în D — Atașați-l la unitatea de rack direct deasupra sau sub panou. Fără ameliorarea tensiunii și gestionarea cablurilor, porturile panourilor de corelare suferă stres mecanic care degradează contactul IDC în timp.
• Tester sau certificator de cablu — Un tester de continuitate de bază precum un Klein Tools VDV526-100 (~ 30 USD) confirmă corectitudinea hărții cablurilor. Pentru instalările profesionale care necesită certificare TIA-568, un Fluke DSX CableAnalyzer este standardul din industrie, dar costă câteva mii de dolari - majoritatea contractanților le închiriază pentru uz specific proiectului.
• Marker permanent și aparat de etichetare — Etichetați fiecare port înainte de a termina. Reetichetarea după fapt este o muncă mizerabilă și duce la erori de documentare.
• Legături pentru cabluri cu velcro — Nu utilizați niciodată legături cu fermoar pe cablul de rețea. Legăturile de fermoar prea strânse deformează geometria cablului și modifică geometria perechii, ceea ce degradează performanța de înaltă frecvență. Curelele cu velcro permit reglarea și nu stresează cablul.

Pas cu pas: Cum să conectați un panou de corecție de rețea

Următorul proces se aplică unui panou de corecție standard de tip 110 – tipul utilizat în aproape toate instalațiile comerciale Cat5e, Cat6 și Cat6A. Panourile modulare în stil Keystone urmează aceeași logică de terminare a conductorului, dar folosesc mufe keystone individuale detașabile în loc de un cadru posterior fix.

Pasul 1 — Montați panoul și planificați-vă aspectul

Montați panoul de corecție în rack înainte de a trece orice cabluri la el. Utilizați piulițe și șuruburi adecvate tipului dvs. de rack - majoritatea suporturilor standard de 19 inchi folosesc filet 10-32 sau 12-24. Strângerea cu degetele nu este suficientă; un panou liber vibrează și solicită terminații în timp. Decideți acum schema de numerotare a porturilor. O abordare comună este de a numerota porturile de la 1 la 24 de la stânga la dreapta pe un singur panou, cu camera fizică sau locația drop-ului documentată într-o foaie de calcul sau software de gestionare a cablurilor încă din prima zi.

Pasul 2 — Dirijați cablurile și lăsați bucla de service adecvată

Trageți cablurile orizontale prin conducta sau tava de cablu și în rack. Lăsați o buclă de service de cel puțin 12-18 inchi de slăbire la capătul panoului de corecție. Această slăbiciune are două scopuri: vă permite să reterminați cablul dacă un port eșuează fără ca rularea să fie prea scurtă și reduce tensiunea mecanică pe conexiunea punchdown. Nu trageți niciodată un cablu atât de strâns încât să aibă nicio slăbiciune la punctul de terminare — aceasta este o greșeală comună în instalațiile de bricolaj, care provoacă defecțiuni de contact luni mai târziu, pe măsură ce clădirea circulă termic.

Pasul 3 — Decupați jacheta exterioară

Utilizați dispozitivul de dezimbrare pentru a îndepărta aproximativ 1,5 până la 2 inci din mantaua exterioară de la capătul fiecărui cablu. Întaiați mantaua cu stripper, rotiți unealta în jurul cablului o dată, apoi scoateți jacheta. Inspectați toți cei opt conductori pentru orice spărturi în izolația individuală. Un strat de izolație compromis pe un conductor va provoca diafonie pereche la pereche care devine detectabilă la viteze Gigabit. Dacă vedeți o spărtură, tăiați capătul și decupați din nou - nu terminați un conductor deteriorat.

Pasul 4 — Desfaceți și așezați conductorii

Desfaceți fiecare pereche doar suficient pentru a ajunge la slotul IDC desemnat de pe panoul de corecție. Standardele TIA-568 specifică o deformare maximă a 0,5 inchi (13 mm) pentru Cat5e and 0,375 inchi (9,5 mm) pentru Cat6 . Depășirea acestor limite degradează performanța NEXT (Near-End Crosstalk) a cablului. Așezați fiecare conductor în fanta sa cu coduri de culoare din spatele portului panoului de corecție. Codificarea culorii slotului de pe panou se va potrivi fie cu T568A, fie cu T568B — multe panouri afișează ambele coduri de culoare una lângă alta, etichetate A și B. Alegeți partea corectă pentru standardul ales și așezați fiecare conductor în mod corespunzător. Conductorul nu trebuie să fie împins complet în jos în această etapă - instrumentul de perforare face asta.

Pasul 5 — Pungeți în jos fiecare conductor

Poziționați lama de 110 a instrumentului de perforare peste conductorul din fanta acestuia. Lama are două fețe - una taie excesul de conductor și alta nu. Partea de tăiere trebuie să fie orientată spre exterior (departe de corpul panoului), astfel încât coada de sârmă în exces să fie tăiată în timp ce se așează conductorul. Loviți unealta ferm și drept. Un instrument de reducere a impactului de calitate va face clic audibil când se declanșează. Nu folosiți o șurubelniță sau un instrument fără impact pentru a apăsa conductorii în fantele IDC — lama IDC trebuie să străpungă izolația conductorului într-o singură mișcare controlată pentru a crea o conexiune etanșă la gaz, rezistentă la coroziune. Un conductor apăsat lent are ca rezultat o conexiune de înaltă rezistență care eșuează intermitent.

Repetați pentru toți cei opt conductori de pe fiecare port. Când ați terminat, fiecare coadă a conductorului trebuie să fie tăiată curat la același nivel cu blocul IDC și nu trebuie să fie vizibil niciun cupru gol în afara fantei.

Pasul 6 — Aplicați detensionarea și gestionarea cablurilor

Cele mai multe panouri de corecție includ o bară de eliberare a tensiunii din plastic sau puncte de ancorare pentru cabluri în spate. Treceți fiecare cablu terminat prin suportul de descărcare a tensiunii și fixați-l cu o legătură Velcro. Cablul trebuie să fie suficient de sigur pentru ca o tracțiune fermă de cablu să nu transmită forță mecanică la terminația punchdown. Îmbrăcați cablurile cu grijă în partea din spate a rack-ului și direcționați-le în canalul de gestionare a cablurilor. Îmbrăcămintea slabă a cablurilor este principala cauză a apelurilor de reterminare - cablurile care au fost lăsate libere sunt în cele din urmă prinse, smulse sau încurcate de cineva care lucrează în dulap.

Pasul 7 — Testați fiecare port

Conectați o unitate emițătoare de tester de cablu la portul frontal RJ45 și receptorul de la distanță la capătul îndepărtat al aceluiași cablu (la placa de perete sau la priză). Rulați un test de hartă de cablu. Testerul va confirma că toți cei opt conductori sunt conectați la pinii corecti, fără deschideri, scurtcircuit, perechi inversate, perechi divizate sau perechi transpuse. O pereche divizată - în care doi conductori din perechi diferite sunt conectați la aceleași poziții ale slotului RJ45 - trece un test de continuitate de bază, dar eșuează la viteze mari, deoarece semnalul perechii diferențiale este întrerupt. Un test corect de hartă a cablurilor prinde perechi divizate.

Tipuri de panouri de corecție și când să le utilizați fiecare

Nu toate panourile de corelare de rețea sunt conectate în același mod, deoarece nu toate panourile folosesc aceeași arhitectură de terminare. Înțelegerea diferențelor vă ajută să alegeți panoul potrivit pentru instalare și să evitați problemele de compatibilitate.

Panouri Punchdown fixe în stil 110

Acesta este tipul tradițional și cel mai comun. Partea din spate a panoului este un bloc de plastic fix cu sloturi IDC pentru fiecare dintre cei opt conductori per port, dispuse pe rânduri cu coduri de culori. Terminarea este permanentă — dacă contactul IDC al unui singur port eșuează, nu puteți înlocui doar acel port fără a înlocui întregul panou. Aceste panouri sunt ieftine, cu un panou Cat6 cu 24 de porturi care costă de obicei 20-50 USD și sunt extrem de fiabile atunci când sunt terminate corect. Sunt alegerea potrivită pentru majoritatea instalațiilor de cablare structurată permanentă.

Panouri de corecție modulare Keystone

Panourile Keystone sunt cadre cu plăci frontale goale care acceptă mufe Keystone terminate individual - același tip folosit în prizele de perete. Fiecare port este un modul snap-in separat. Avantajul major este că porturile individuale pot fi înlocuite fără a reînchide porturile adiacente. Ele permit, de asemenea, panouri mixte - puteți popula unele sloturi cu mufe Keystone Cat6A, altele cu cuple LC de fibră și altele cu inserții goale, toate în aceeași față a panoului. Compartimentul este un cost mai mare pe port și o variație puțin mai mare a calității mufei pe un panou dacă sunt utilizați diferiți producători de mufe.

Panouri de corecție în unghi și plat

Panourile de patch standard își prezintă porturile RJ45 într-un rând orizontal plat, orientat drept înainte. Panourile de patch-uri în unghi - numite uneori panouri articulate sau rabatabile - înclină portul frontal în jos, de obicei la 15 sau 45 de grade. Acest lucru facilitează conectarea și rutarea cablurilor de corelare în medii de rack dense, unde gestionarea cablurilor este strânsă. Într-un panou plat 1U cu 48 de porturi complet populat, pentru a ajunge la porturile din rândul din spate cu un cablu de corecție necesită direcționarea cablului într-un mod care stresează conectorul RJ45. Un panou înclinat reduce stresul razei de îndoire. Instalările de înaltă densitate cu 48 sau mai multe porturi per unitate de rack beneficiază semnificativ de panourile înclinate.

Panouri de corecție cu fibră optică

Panourile de corecție din fibră sunt fundamental diferite de panourile de cupru. Ei nu folosesc deloc terminari punchdown. În schimb, ele găzduiesc conectori de fibră optică - LC, SC, ST sau MPO - fie ca pigtail-uri pre-terminate care sunt îmbinate prin fuziune cu firele de fibră care intră în interiorul panoului, fie ca casete pre-terminate care fac clic într-un șasiu. Corpul panoului oferă o carcasă de protecție pentru capetele fibrei și un suport pentru adaptoarele de cuplare care permit conectarea cablurilor de corelare. Curățarea conectorilor de fibră cu instrumente corespunzătoare IEC 61300-3-35 înainte ca fiecare conexiune să fie obligatorie - părțile terminale contaminate ale fibrei provoacă pierderi de inserție care depășesc întregul buget de pierdere al unei legături.

Cat5e vs Cat6 vs Cat6A Patch Panels: diferențe de performanță

Categoria de cablu pe care o instalați determină categoria panoului de corecție de care aveți nevoie. Amestecarea categoriilor - de exemplu, instalarea cablului Cat6 dar terminarea într-un panou de corelare Cat5e - limitează întregul canal la performanța Cat5e. Fiecare componentă a canalului trebuie să îndeplinească sau să depășească categoria țintă.

Panourile de corecție Cat6A sunt fizic mai mari decât panourile Cat5e sau Cat6, deoarece cablurile Cat6A sunt semnificativ mai groase - de obicei 7–8 mm diametrul exterior față de 5–6 mm pentru Cat6. Un panou Cat6A cu 24 de porturi ocupă adesea echivalentul a 1,5U de spațiu real în rack, datorită cerințelor suplimentare de gestionare a cablurilor din spate. Planificați-vă aspectul rack-ului în consecință.

Cum se conectează panourile de corecție la comutatoare și dispozitive finale

Un panou de corecție în sine nu efectuează nicio comutare sau rutare. Este pur un punct de terminare pasiv și de interconectare. Înțelegerea modului în care se află în calea rețelei clarifică de ce contează atât de mult cablarea adecvată.

Canalul complet de la un comutator de rețea la o stație de lucru sau o cameră IP rulează după cum urmează:

1. Port comutator de rețea → cablu de corecție scurt (de obicei 1–3 picioare) → port RJ45 frontal pentru panoul de corecție
2. Terminare IDC panou patch → cablu orizontal trece prin pereți/tavan/conductă
3. Trecere orizontală a cablului → priză de perete Mufă RJ45 (sau cutie de montare pe suprafață)
4. Priză de perete → cablu de corecție scurt → dispozitiv final (PC, telefon, AP, cameră)

TIA-568 definește legătura permanentă maximă (de la IDC panou de corecție la IDC priza de perete) ca 90 de metri , cu restul de 10 metri alocați pentru toate cablurile de corelare din canal pentru a ajunge la maximul total al canalului de 100 de metri. Depășirea a 90 de metri pe parcurs orizontal este o încălcare a standardelor care va cauza defecțiuni aleatorii la viteze Gigabit, chiar dacă cablul testează curățarea la frecvențe mai joase.

Cablurile de corecție care conectează comutatorul la panou și priza de perete la dispozitiv trebuie să se potrivească, de asemenea, cu categoria de canal. Utilizarea unui cablu de corecție Cat5e într-un canal Cat6A creează un blocaj în acel punct specific al canalului. Utilizați întotdeauna cabluri de corecție clasificate pe categorii care se potrivesc cablajului orizontal instalat.

Greșeli frecvente de cablare și cum să le evitați

Experiența pe teren arată aceleași erori care apar în mod repetat în instalările de panouri de corecție, de la configurații mici de acasă până la construirea întreprinderilor mari. Știind la ce să urmăriți economisiți ore de depanare.

Amestecarea T568A și T568B pe aceeași rulare

Dacă conectați capătul panoului de corecție la T568B și capătul prizei de perete la T568A, ați creat un cablu încrucișat neintenționat. Comutatoarele moderne cu Auto-MDIX pot compensa adesea, dar acest lucru nu este garantat pentru toate dispozitivele și creează confuzie în timpul întreținerii viitoare. Fiecare cablu trebuie să folosească același standard la ambele capete.

Desfacerea excesivă a perechilor

Aceasta este cea mai frecventă greșeală de degradare a performanței. Despărțirea perechilor mai mult decât distanța permisă pentru a le face mai ușor de așezat în sloturile IDC distruge respingerea diafoniei pe care o oferă geometria perechii răsucite. La 100MHz acest lucru trece adesea neobservat. La 500MHz (Cat6A), provoacă defecțiuni. Mențineți răsucirea până la 13 mm de IDC pentru Cat5e și 9,5 mm pentru Cat6 și mai sus.

Perechi împărțite

O pereche divizată apare atunci când, de exemplu, conductorul alb/verde este plasat în fanta pinului 1, dar conductorul verde este plasat în fanta pinului 4 în loc de pinul 3. Conductorii sunt din perechi diferite. Un tester de continuitate de bază arată acest lucru ca fiind corect - toți cei opt pini par conectați. Dar un tester adecvat de hartă a firelor detectează perechea divizată, deoarece măsoară echilibrul perechii electrice. Perechile divizate cauzează diafonie severă care distruge complet performanța Gigabit chiar dacă o lumină de legătură simplă apare verde.

Reducere slabă a tensiunii

Cablurile lăsate libere în spatele unui panou de corecție vor fi călcate, trase și încurcate de oricine care lucrează în rack. O singură tragere ascuțită a unui cablu care nu este eliberat de tensiune poate anula o terminație de tip punchdown suficient pentru a crea o conexiune intermitentă - una dintre cele mai greu defectiuni de urmărit, deoarece apare și dispare odată cu vibrațiile și schimbările de temperatură.

Fara documentatie

Un panou de corecție fără etichetă este o bombă cu ceas pentru viitorii administratori de rețea. Fără o hartă de la port la locație, fiecare mișcare sau sesiune de depanare necesită urmărirea fizică a cablurilor. Etichetați fiecare port al panoului de corecție și fiecare cablu la ambele capete înainte ca rack-ul să fie închis. Utilizați convenții de denumire consecvente - etaj, număr de cameră, număr de priză - și faceți copii de siguranță ale documentației într-un sistem de gestionare a rețelei sau chiar într-o foaie de calcul partajată.

Cablajul panoului de corecție în scenarii din lumea reală

Principiile de mai sus se aplică universal, dar abordarea specifică variază în funcție de dimensiunea și tipul de instalare.

Configurare birou mic sau birou acasă

O configurație tipică SOHO ar putea implica un panou de corecție Cat6 cu 12 sau 24 de porturi într-un rack mic de montare pe perete, cu cabluri la 6-12 prize de perete în tot spațiul. Lungimile totale ale cablurilor sunt de obicei cu mult sub 30 de metri, astfel încât Cat6 este mai mult decât adecvată. Un singur comutator cu 8 sau 16 porturi este conectat cu patch-uri din partea frontală a panoului. Întregul proiect - inclusiv forarea, trecerea cablului prin pereți, terminarea și testarea - durează o persoană cu experiență aproximativ 4-8 ore pentru o instalare cu 10 porturi. Costul materialelor pentru această scară este de aproximativ 80-200 USD, în funcție de calitatea cablului și a hardware-ului.

Enterprise Floor Distribution

Într-o clădire comercială, o cameră de telecomunicații (TR) la fiecare etaj găzduiește, de obicei, un rack cu 2 sau 4 stâlpi cu 2-4 panouri de corecție cu un total de 96-192 de porturi, alimentând toate cablurile orizontale până la podea. Aceste panouri se conectează prin cabluri de corecție la unul sau mai multe comutatoare de nivel de acces. Comutatoarele conectează în sus prin fibră sau cupru 10GbE la un comutator de nivel de distribuție în camera principală de date. Un proiect de cablare structurată de această anvergură pentru o singură etajă de 10.000 de metri pătrați poate implica 150-200 de cabluri, toate acestea trebuind testate și documentate conform standardelor de performanță a canalului TIA-568 înainte de acceptare. Costul obișnuit al proiectului la această scară variază de la 15.000 USD la 40.000 USD, în funcție de categoria cablului, tarifele locale de muncă și cerințele de conducte.

Patch-uri în partea de sus a rack-ului pentru centrul de date

Într-un centru de date, panourile de corecție sunt adesea înlocuite cu casete de cablare structurată și cabluri trunchi. Trunchiurile de fibră MPO pre-terminate conectează rânduri de rack-uri prin intermediul tăvilor de cablu deasupra capului, terminându-se în module de casete de fibră care prezintă porturi LC pe partea frontală a unui șasiu panou 1U. Această abordare permite implementarea unui întreg portbagaj cu 12 sau 24 de fibre cu o singură tragere și o singură casetă de introducere, reducând dramatic timpul de instalare în medii cu densitate mare. Ansamblurile de fibre preterminate sunt testate și certificate din fabrică , eliminând riscul erorilor de terminare a câmpului în medii în care timpul de nefuncționare costă mii de dolari pe minut.

Întreținerea și depanarea unui panou de corecție cu fir

Odată ce un panou de corecție este conectat și certificat, întreținerea continuă este minimă - dar nu este zero. Conexiunile fizice se degradează în timp prin oxidare, vibrații și solicitări mecanice de la inserările și demontările repetate ale cablurilor de corelare.

• Înlocuiți cablurile de corecție, nu terminațiile panoului, atunci când un port se defectează. În marea majoritate a cazurilor, un port mort este un cablu de corecție deteriorat sau un port de comutare deteriorat - nu o terminare punchdown eșuată. Schimbați mai întâi cablul de corecție. Dacă problema vine după cablu, înlocuiți cablul. Dacă problema urmează portul, testați cu un alt port comutator înainte de a condamna terminarea panoului de corecție.
• Păstrați praful departe de porturile neutilizate. Acumularea de praf în interiorul mufelor RJ45 – în special în mediile cu filtrare slabă a aerului – crește rezistența la contact de-a lungul anilor. Inserțiile de porturi goale sunt ieftine și previn acest lucru în întregime. Un pachet de 100 de inserții pentru porturi goale costă aproximativ 8-12 USD și ar trebui instalat în fiecare port nefolosit din prima zi.
• Re-testați după orice lucru fizic în apropierea rackului. De fiecare dată când cineva lucrează în rack sau în jurul acestuia - adăugarea de echipamente, redirecționarea cablurilor, curățarea - rulați un test de verificare a hărții firelor pe toate cablurile care au fost manipulate. Contactul fizic cu un cablu care are o terminație marginală poate transforma o conexiune limită într-o defecțiune deschisă.
• Păstrați documentația la zi. Fiecare schimbare de port, relocare a dispozitivului sau cablu nou trebuie să fie reflectată în documentația portului. Documentația învechită este mai rea decât lipsa documentației, deoarece creează o încredere falsă. Faceți actualizările documentației un pas obligatoriu înainte de a închide orice bilet de schimbare a rețelei.

Un panou de corecție de rețea bine conectat și documentat este baza unei infrastructuri de rețea gestionabile și fiabile. Disciplina aplicată în timpul instalării inițiale - standardul corect de cablare, limitele de deformare adecvate, strângerile ferme, testarea amănunțită și etichetarea completă - se efectuează de fiecare dată când este necesară o schimbare a rețelei sau trebuie urmărită o defecțiune. Reducerea colțurilor în timpul rezilierii creează datorii pe care echipa de rețea o va plăti pe toată durata de viață a instalației.
