Cum să reutilizați mufele Keystone și mufele de terminare a câmpului?

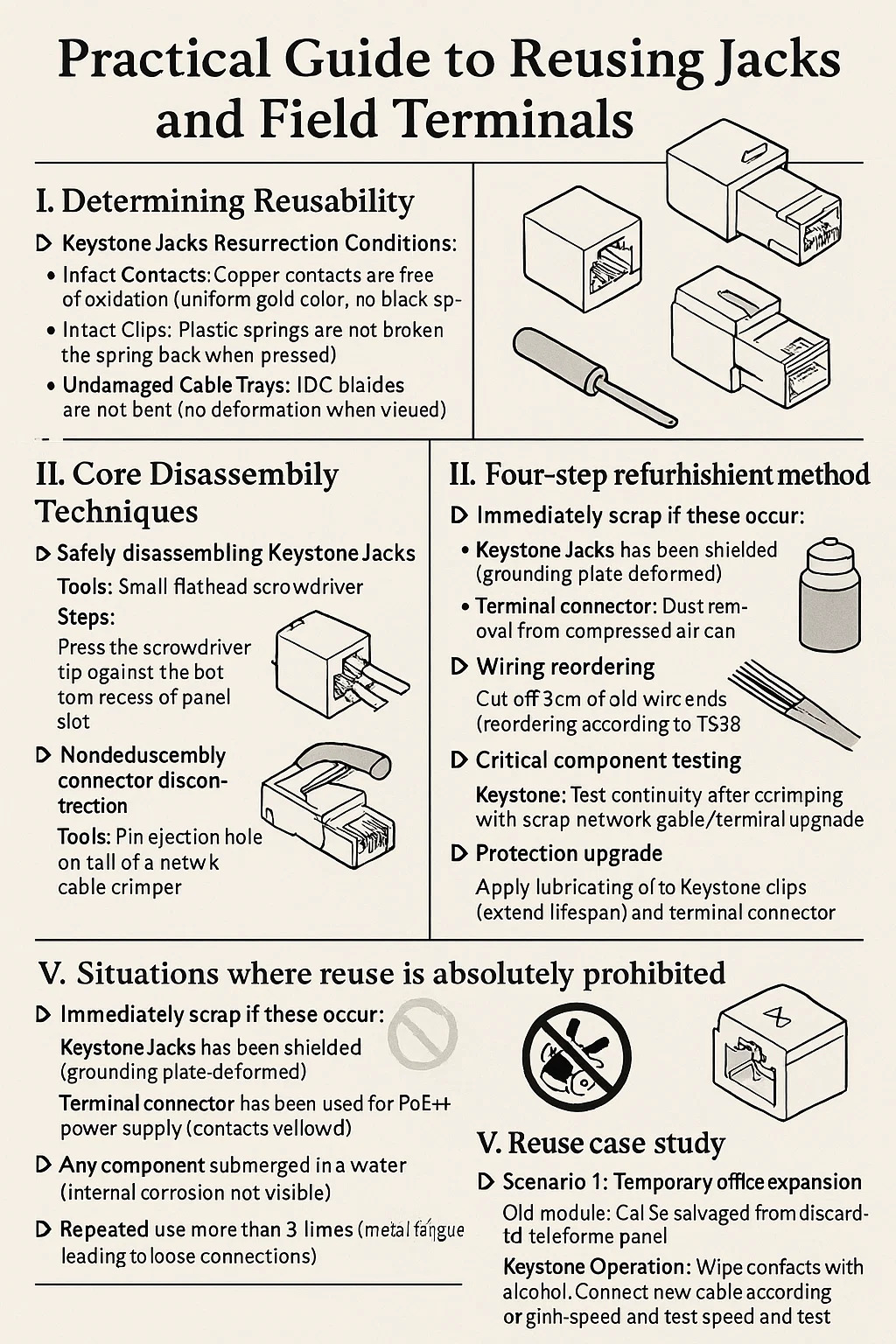

Ghid practic pentru reutilizarea mufelor Keystone și Fișe de terminare a câmpului

I. Determinarea reutilizabilității

▸ Keystone Jacks Condiții de înviere:

Contacte intacte: contactele de cupru sunt lipsite de oxidare (culoare aurie uniformă, fără pete negre)
Clipuri intacte: Arcurile din plastic nu sunt rupte (acestea se întorc când sunt apăsate)
Tavi de cablu nedeteriorate: lamele IDC nu sunt îndoite (fără deformare când sunt privite împotriva luminii)

▸Aplicabilitatea terminalului:

Fără crăpături în carcasa dopului: în special la baza zăvorului
Placă de izolație în poziție: Separatorul transparent din interiorul conectorului RJ45 nu este detașat
Placare fără uzură: punctele de contact încă reflectă lumina

II. Tehnici de dezasamblare a miezului

▸Demontarea în siguranță a cricurilor Keystone:

Instrumente: șurubelniță mică cu cap plat
Pași:
Apăsați vârful șurubelniței pe adâncitura inferioară a fantei panoului.
Trageți ușor în timp ce împingeți simultan modulul cu degetul mare.
Atenție: Nu trageți de cablu cu forță!

▸Deconectarea nedistructivă a conectorului:

Instrumente: orificiu de ejectare a știftului de pe coada unei sertisitoare de cablu de rețea
Pași: Place the pin ejection hole on the front of the RJ45 connector with the crimper.
Rotiți în timp ce trageți înapoi (păstrând secvența de cablare originală)

III. Metoda de renovare în patru etape

▸ Curățare profundă:

Contacte Keystone → Ștergeți ușor cu șervețele cu alcool anhidru.
Contact interior → Îndepărtarea prafului din recipientul de aer comprimat

▸ Reordonarea cablajului:

Tăiați 3 cm de capete vechi de sârmă (înlăturați secțiunile șifonate)
Reordonați conform T568B (portocaliu-alb/portocaliu/verde-alb/albastru/albastru-alb/verde/maro-alb/maro)

▸ Testarea componentelor critice:

Keystone: Testați continuitatea după sertizare cu cablu de rețea deșeuri
Conector terminal: sertează temporar la un fir scurt pentru testare

▸ Upgrade de protecție:

Aplicați ulei lubrifiant pe clemele Keystone (prelungește durata de viață)
Aplicați unsoare siliconică izolatoare pe porturile conectorului terminalului

IV. Situații în care reutilizarea este absolut interzisă

▸ Eliminați imediat dacă apar acestea:

Jack Keystone a fost ecranat (placa de împământare deformată)
Conector terminal a fost folosit pentru alimentarea PoE (contacte îngălbenite și carbonizate)
Orice componentă a fost scufundată în apă (coroziunea internă nu este vizibilă)
Utilizare repetată de mai mult de 3 ori (oboseala din metal care duce la conexiuni slăbite)

V. Studiu de caz de reutilizare

▸ Scenariul 1: Extinderea temporară a biroului

Modul vechi: Cat5e salvat dintr-un panou de telefon aruncat Funcționare Keystone: Ștergeți contactele cu alcool. Conectați cablul nou conform codului de culoare original. Conectați-vă la comutator și testați viteza; dacă îndeplinește cerințele, este gata de utilizare.

▸Scenariul 2: Repararea camerei de supraveghere

Conector vechi: Decupați conectorul impermeabil de la camera defectă.
Operare: Scoateți știfturile, păstrând carcasa conectorului. Introduceți cablul nou în mufa originală impermeabilă. Strângeți conectorul și apoi puneți-l înapoi în carcasă.
