Care sunt cele două tipuri de panouri de patch-uri?

Cele două tipuri de panouri de corecție: un răspuns direct

Cele două tipuri principale de panouri de corecție sunt panouri de corecție cu fir (fixe). şi panouri de corecție modulare (trapeze). . Aceste două categorii formează baza cablajului structurat în aproape fiecare centru de date, cameră de server și instalație de rețea comercială. Înțelegerea diferenței dintre ele este esențială înainte de a cumpăra un panou de corecție de rețea sau de a proiecta un aspect al cablajului, deoarece alegerea greșită poate crea costuri inutile, inflexibilitate sau probleme de performanță în continuare.

Un panou de corecție cu fir vine cu cabluri deja terminate în spatele panoului din fabrică. Un panou de corecție modular, pe de altă parte, este livrat ca un cadru gol care acceptă mufe keystone interschimbabile, permițând instalatorului să aleagă tipuri de conectori, categorii și chiar să amestece tipuri de media într-un singur panou. Ambele îndeplinesc aceeași funcție de bază - organizarea și rutarea conexiunilor de rețea - dar fac acest lucru în moduri fundamental diferite și se potrivesc diferitelor scenarii de implementare.

Panouri de corecție cu fir: pre-terminate și gata de implementat

Un panou de patch-uri cu fir, numit uneori panou de corecție fix sau fixat, are porturile din spate deja terminate cu blocuri de tip 110 sau conectori similari. Cablurile care pornesc din câmp - prizele de perete, tăvile de cablu, cutiile de podea - sunt perforate direct pe aceste blocuri folosind un instrument de perforare. Partea frontală a panoului expune porturile RJ45 standard unde cablurile scurte de corelare conectează echipamentele la restul rețelei.

Acest tip de panou de patch-uri de rețea este calul de lucru tradițional al cablării structurate. Este disponibil pe scară largă în Configurații cu 24 și 48 de porturi , iar majoritatea modelelor ocupă fie 1U, fie 2U de spațiu în rack. Opțiunile standard sunt evaluate pentru performanța Cat5e, Cat6 sau Cat6A, cu panouri Cat6A capabile să suporte 10 Gigabit Ethernet pe distanțe de până la 100 de metri .

Avantajele panourilor de corelare cu fir

• Cost inițial mai mic pe port în comparație cu alternativele modulare
• Calitate constantă a terminației la nivel de fabrică în toate porturile
• Proces de instalare mai simplu pentru implementări uniforme la scară largă
• Fiabilitate dovedită în medii cu mii de porturi instalate
• Disponibilitate largă de la furnizori, inclusiv Panduit, Leviton, Belden și CommScope

Limitări ale panourilor de corecție cu fir

Principalul dezavantaj este inflexibilitatea. Fiecare port de pe un panou cu fir este de același tip de conector. Dacă aveți nevoie de o combinație de porturi de cupru Cat6 alături de conexiuni de fibră sau coaxială, nu puteți realiza acest lucru într-un singur panou cu fir. În plus, dacă un singur port este deteriorat, înlocuirea acestuia înseamnă de obicei înlocuirea sau re-terminarea întregului panou sau cel puțin acel bloc individual. Pentru mediile în care cerințele de cablare evoluează frecvent, această rigiditate devine o problemă operațională reală.

Panourile de corelare cu fir sunt cele mai potrivite pentru implementări mari de birouri, rețele de școli și medii industriale unde sute de circuite de cupru identice trebuie reziliate rapid și eficient din punct de vedere al costurilor. Un panou cu fir Cat6 cu 48 de porturi poate costa chiar și 30 USD – 80 USD, ceea ce îl face atractiv pentru proiecte sensibile la buget.

Panouri de corecție modulare: flexibile și pregătite pentru viitor

Un panou de corecție modular este un șasiu gol, oferit de obicei în cadre cu 12, 24 sau 48 de porturi, conceput pentru a accepta mufe keystone individuale. Fiecare slot din cadru poate găzdui un tip diferit de mufă - Cat5e, Cat6, Cat6A, fibră LC, fibră SC, coaxiale de tip F sau chiar module Keystone USB sau HDMI. Acest lucru face ca panoul de corecție modular de rețea cea mai versatilă opțiune disponibilă astăzi în cablarea structurată.

Instalarea implică fixarea mufelor keystone alese în cadrul panoului, apoi terminarea fiecărui muf individual. Cricurile în sine pot fi tăiate, fără scule sau pre-terminate, în funcție de modelul de cric selectat. Odată instalat, fața frontală a fiecărei mufe prezintă utilizatorului interfața corespunzătoare a portului.

Avantajele panourilor de patch modulare

• Flexibilitate deplină de a amesteca tipuri de conectori într-un singur panou
• Reparații ușoare la nivel de port: înlocuiți o singură mufă keystone deteriorată fără a înlocui întregul panou
• Scalabilitate — începeți cu un panou parțial populat și adăugați porturi pe măsură ce nevoile cresc
• Sprijină upgrade-uri viitoare prin schimbarea modulelor keystone la categorii cu rating mai ridicat
• Ideal pentru centre de date, instalații AV și medii multimedia

Limitările panourilor de patch modulare

Panourile modulare au un cost mai mare pe port. Numai un cadru de panou keystone modular de calitate cu 24 de porturi poate costa 20-50 USD, iar fiecare mufă Keystone Cat6A individuală poate adăuga încă 5-15 USD pe port. Pentru un panou modular Cat6A cu 48 de porturi complet populat, costurile totale ale componentelor pot ajunge 300 USD – 600 USD sau mai mult , comparativ cu sub 100 USD pentru un panou cu fir echivalent. Timpul de muncă este, de asemenea, mai mare, deoarece fiecare cric trebuie să fie terminat individual și fixat la loc.

Consecvența performanței depinde și de calitatea mufelor keystone individuale selectate. Amestecarea mufelor terțe de calitate scăzută într-un cadru de panou de marcă poate produce diafonie inconsecventă și măsurători ale pierderilor de inserție, eșuând potențial testele de certificare a canalului. Utilizați întotdeauna cricuri și cadre din sistemul testat și certificat de același producător ori de câte ori este posibil.

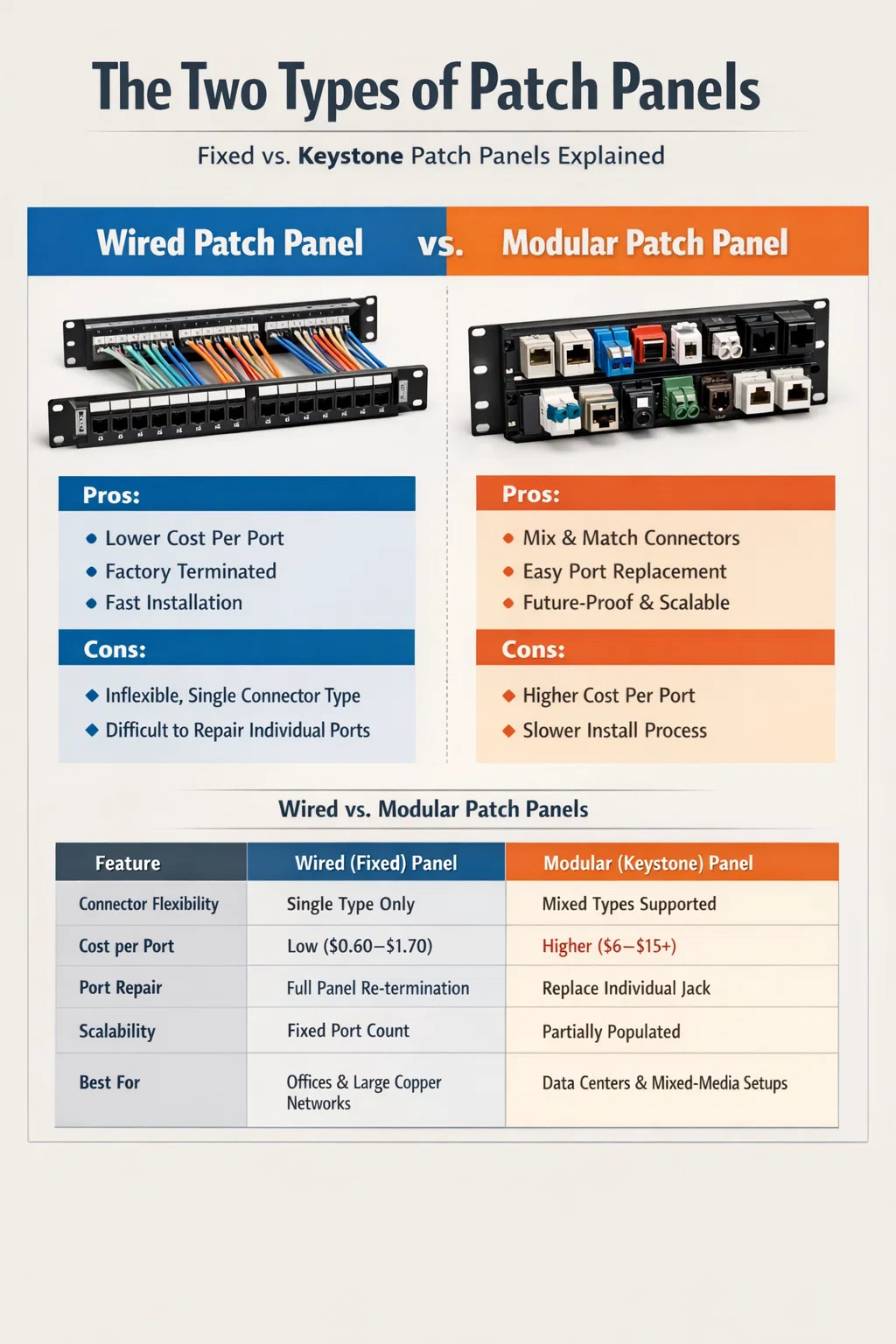

Comparație alăturată: panouri de corecție cu fir și modulare

Tabelul de mai jos rezumă diferențele cheie pentru a vă ajuta să decideți ce tip de panou de corecție de rețea se potrivește cerințelor proiectului dumneavoastră.

Cum să alegi corect Panou de corecție de rețea pentru Proiectul Dvs

Alegerea între un panou de corecție de rețea cu fir și modular se reduce la patru factori practici: buget, varietate media, creștere anticipată și așteptări de întreținere. Nu există o opțiune superioară universal – ambele tipuri sunt implementate cu succes în instalații profesionale în fiecare zi.

Proiecte bazate pe buget

Dacă proiectul presupune încetarea 100 sau mai multe circuite de cupru din aceeași categorie şi cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Medii mixte și centre de date

Centrele de date combină în mod obișnuit Ethernet de cupru, legături în sus de fibră și uneori conexiuni coaxiale sau audio în același rack. Un panou de patch-uri de rețea modular gestionează toate acestea într-un singur cadru de 1U, menținând rack-ul organizat și reducând numărul de panouri necesare. Multe centre de date de întreprindere standardizează panourile modulare, în special pentru că pot face upgrade porturi individuale de fibră de la 1G LC la 10G LC sau 25G LC, pur și simplu schimbând module keystone, fără a reporni cablurile sau a înlocui panourile întregi.

Întreținere și service pe termen lung

În medii cu un nivel ridicat de pierdere a porturilor - spații de lucru în comun, centre de afaceri ale hotelurilor, locații pentru evenimente - mufele individuale de tip keystone preiau abuzul fizic din ciclurile repetate de conectare și deconectare. Un panou modular permite unui tehnician să înlocuiască o mufă uzată în mai puțin de două minute, la un cost al pieselor de 5-10 USD, fără a perturba alte conexiuni. Aceeași reparație pe un panou cu fir necesită repetarea unui bloc sau înlocuirea întregului ansamblu de panou, ceea ce poate însemna 30-60 de minute de pauză pe incident.

Îmbunătățiri pentru viitor și tehnologie

Standardele de rețea evoluează. Cat6A este acum minimul recomandat pentru noile instalații comerciale conform TIA-568.2-D, iar 10GBase-T este din ce în ce mai comun chiar și în mediile IMM-urilor. Dacă instalați astăzi un panou Cat6 cu fir și aveți nevoie de performanță Cat6A în trei ani, înlocuiți întregul panou. Cu un panou modular, schimbați mufele keystone în timp ce păstrați cadrul. Această distincție contează mai puțin într-un dulap cu 24 de porturi, dar devine semnificativă într-un Centru de date cu 10 rafturi cu 480 de porturi .

Dincolo de cele două tipuri principale: panouri de corecție unghiulare, ecranate și goale

În timp ce cu fir și modular sunt cele două categorii fundamentale, ambele tipuri vin în variante specializate care se adresează cerințelor specifice de instalare.

Panouri de corecție în unghi

Panourile de patch-uri înclinate înclină porturile frontale la 45 de grade, direcționând cablurile de corecție în lateral, nu drept spre partea din față a rack-ului. Acest lucru reduce dramatic stresul razei de curbură pe cablurile de corecție și menține rafturile de înaltă densitate semnificativ mai curate. Panourile unghiulare sunt disponibile atât în ​​formate cu fir, cât și în formate modulare și sunt utilizate în mod obișnuit în aranjamentele de comutare în partea de sus a rackului, unde gestionarea cablurilor este critică. Unele modele înclină doar rândul de jos de porturi, creând un aspect hibrid plat/unghiular pentru densitate maximă.

Panouri de corecție ecranate (STP).

În medii cu interferențe electromagnetice semnificative - etaje de producție, facilități de difuzare, săli de imagistică medicală - cablarea cu pereche răsucită ecranată (STP) necesită un panou de patch-uri ecranat pentru a menține continuitatea ecranului cablului pe toată legătura. Un panou de patch-uri de rețea ecranat include carcase de porturi metalice și o bară de împământare care se leagă de calea de masă a rack-ului. Folosirea unui panou neecranat cu cablu STP rupe scutul la panou, înfrângându-i în întregime scopul. Panourile ecranate sunt disponibile atât în ​​tipurile cu fir, cât și în cele modulare, deși au un cost suplimentar de aproximativ 30–50% față de modelele echivalente neecranate .

Panouri de corecție goale

Panourile de patch-uri goale nu au deloc porturi. Sunt folosite exclusiv pentru gestionarea rack-urilor - umplerea spațiilor goale de 1U pentru a îmbunătăți fluxul de aer, pentru a bloca praful sau pentru a oferi o suprafață etichetată pentru documentare. Deși nu sunt o componentă funcțională de distribuție a datelor, panourile goale reprezintă o notă finală profesională în orice rack bine organizat și sunt menționate aici deoarece sunt adesea grupate alături de panourile de corecție funcționale în cataloagele furnizorilor și pot provoca confuzie pentru cumpărătorii pentru prima dată.

Densitatea portului, unitățile de rack și considerațiile privind gestionarea cablurilor

Ambele tipuri de panouri de corecție trebuie evaluate nu doar după tipul de conector, ci și după modul în care se potrivesc în structura generală a rack-ului. Un rack EIA standard de 19 inchi oferă 42U de spațiu util . Selectarea slabă a panourilor poate risipi unitățile de rack, poate crea coșmaruri de gestionare a cablurilor și poate face depanarea dureroasă.

Un panou de corelare cu fir 1U cu 48 de porturi împachetează porturile etanș și lasă puțin spațiu orizontal pentru clemele de gestionare a cablurilor. Mulți instalatori împerechează fiecare panou cu 48 de porturi cu un manager de cablu orizontal de 1U direct sub acesta, sacrificând 2U per panou, dar îmbunătățind dramatic mentenabilitatea pe termen lung. Un panou cu 24 de porturi în 1U oferă mai mult spațiu orizontal de respirație între porturi, facilitând etichetarea și urmărirea cablurilor individuale fără a perturba conexiunile adiacente.

Pentru panourile modulare, adâncimea suplimentară cerută de unele modele de jack keystone trebuie verificată în raport cu spațiul liber din spate al rackului. Unele chei de boltă Cat6A se extind cu 2–3 inchi în spatele feței panoului, iar în carcasele cu montare pe perete cu adâncime mică, cu doar 12–14 inci adâncime, acest lucru poate face imposibilă din punct de vedere fizic instalarea fără o planificare prealabilă atentă.

Practici de etichetare și documentare

Indiferent de tipul panoului, etichetarea corectă este la fel de importantă ca și hardware-ul în sine. Cele mai bune practici din industrie solicită ca fiecare port să fie etichetat cu un identificator unic care se mapează la un program de cablu care documentează punctul de origine, destinația, categoria cablului, data instalării și referința la rezultatul testului. Cele mai multe panouri de corecție de calitate includ un canal de bandă de etichete sub sau deasupra porturilor. Utilizarea Brady, HellermannTyton sau sisteme de etichetare similare cu etichete termocontractabile sau auto-laminate menține identificatorii lizibili pentru 10 ani chiar și în medii prăfuite sau umede.

Cele mai bune practici de instalare pentru ambele tipuri de panouri

Indiferent de tipul de panou de corecție de rețea pe care îl alegeți, un set de practici de instalare consecvente asigură că performanța canalului îndeplinește sau depășește specificațiile nominale.

• Mențineți răsucirea perechii la 13 mm de punctul de terminare pentru a minimiza diafonia, în special la instalațiile Cat6A.
• Lăsați cel puțin 12 inchi de buclă de service în spatele panoului pentru a permite reterminarea fără a trage un cablu nou.
• Nu depășiți niciodată raza minimă de îndoire a cablului - de obicei, de 4x diametrul cablului pentru neecranat și de 8x pentru ecranat.
• Folosiți un instrument calibrat de perforare setat la nivelul de impact corect pentru tipul de bloc (110 vs. Krone).
• Testați fiecare canal cu un tester de teren certificat (Fluke DSX, IDEAL SignalTEK sau echivalent) conform standardelor TIA-568 sau ISO/IEC 11801 înainte de a încheia instalarea.
• Stocați rapoartele de testare electronic și conectați-le la programul de cabluri pentru fiecare port din sistem.
• Când utilizați panouri modulare, confirmați că mufa Keystone și cadrul panoului provin din același sistem testat pentru a proteja orice garanție sau certificare a producătorului.

Urmărirea acestor pași transformă un panou de corecție dintr-o simplă achiziție de hardware într-o componentă de infrastructură documentată corespunzător, certificabilă, care susține rețeaua în mod fiabil pentru 15–25 de ani —ciclul de viață tipic al unui sistem de cablare structurat instalat la standardele actuale.

Greșeli frecvente la selectarea unui panou de corecție

Chiar și instalatorii experimentați fac ocazional erori de selecție care cauzează probleme la luni sau ani de la implementarea inițială. Următoarele sunt cele mai comune și mai evitabile.

Nepotrivirea categoriei panoului cu categoria cablului

Instalarea cablului Cat6A și terminarea acestuia pe un panou clasificat Cat6 limitează canalul la performanța Cat6. Cea mai slabă componentă a canalului determină performanța evaluată a întregii legături. Dacă utilizați Cat6A pentru a accepta 10GBase-T sau 25GBase-T, fiecare componentă - cablu, panou de corecție, mufă keystone și cablu de corecție - trebuie să fie clasificată Cat6A.

Ignorarea managementului cablurilor din spate

Partea din spate a unui panou cu 48 de porturi puternic populat poate găzdui 48 de cabluri individuale. Fără ghidaje adecvate de gestionare a cablurilor din spate, cârlige în J sau bobine de cablu, acele porțiuni devin o masă încâlcită care îngreunează în mod inutil adăugările, mișcările și modificările viitoare (MAC) și crește riscul de deteriorare accidentală a cablului în timpul lucrărilor de întreținere care nu au legătură.

Cumpărarea de componente non-sistem pentru a economisi bani

Folosirea unui cadru de panou Panduit cu mufe Keystone din afara mărcii sau amestecarea panourilor de corelare Cat6 cu cablu Cat6A de la un alt producător, încalcă garanția sistemului testat. Producători precum Panduit, Leviton, Belden, CommScope și Legrand își certifică componentele ca sisteme, iar această certificare este valabilă numai atunci când componentele din aceeași familie sunt utilizate împreună. Amestecarea mărcilor pentru a economisi 2-5 USD pe port poate invalida o garanție de sistem de 25 de ani care valorează mult mai mult decât economiile.

Subestimarea cerințelor privind numărul de porturi

O regulă generală comună în proiectarea cablajelor comerciale este planificarea Cu 20–30% mai multe porturi decât este necesar în prezent . Organizațiile cresc, stațiile de lucru se înmulțesc, iar dispozitivele IoT proliferează. A rămâne fără porturi pentru panoul de corecție obligă fie la instalarea unui nou panou la mijlocul rackului, fie la o reproiectare completă, ambele fiind mai perturbatoare și mai costisitoare decât simpla instalare a unui panou mai mare sau a panourilor suplimentare de la început.
