Ce este un Jack Keystone în rețea?

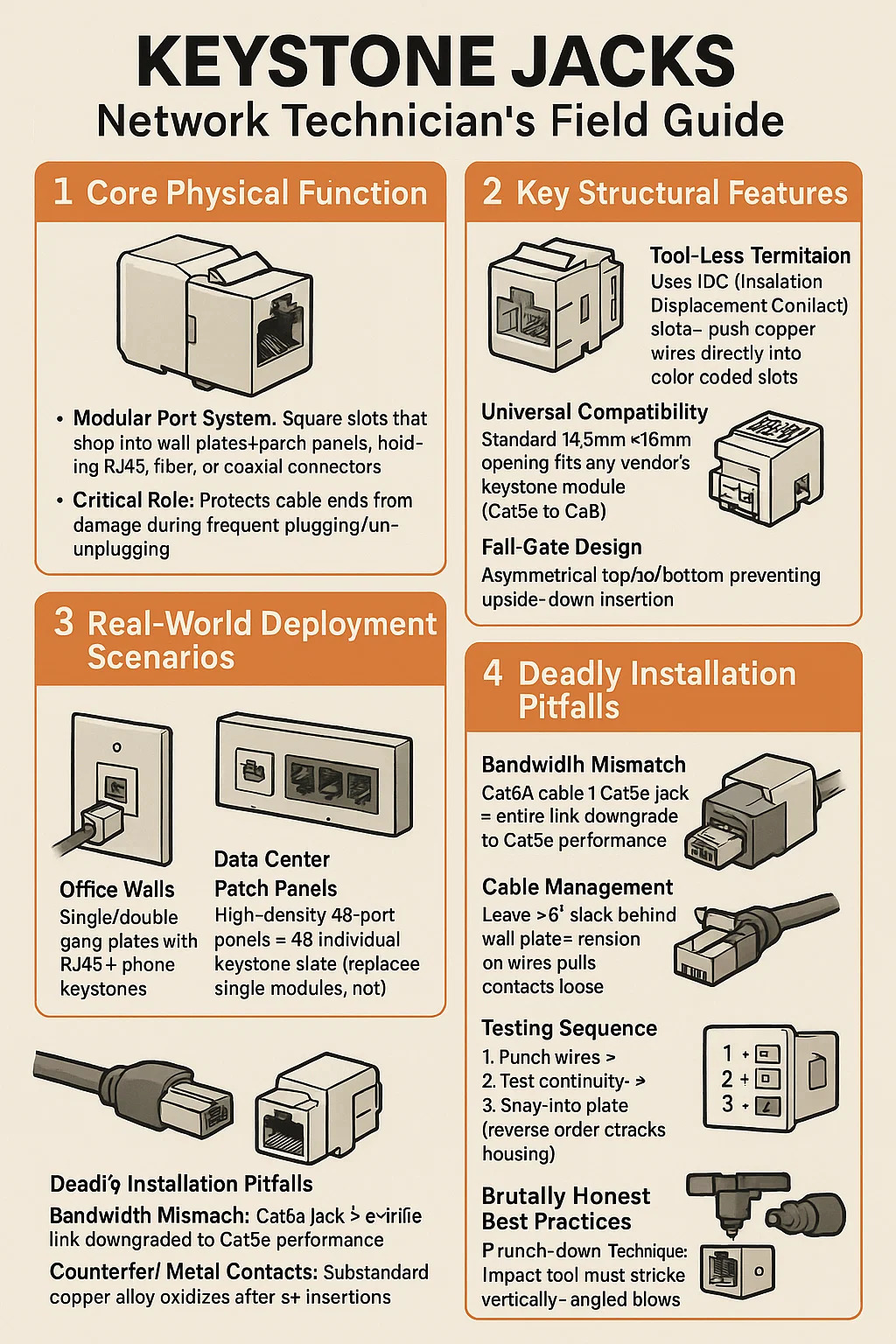

Jacks Keystone : Ghid de câmp al tehnicianului de rețea

1. Funcția fizică de bază

Sistem port modular: sloturi pătrate care se prind în plăci de perete/panouri de plasture, ținând cont de RJ45, fibre sau conectori coaxiali. Convertește cablurile din perete în porturi accesibile pentru utilizator.
Rolul critic: protejează capetele cablului de daune în timpul conectării/deconectării frecvente.

2. Caracteristici structurale cheie

Terminare fără instrumente: utilizează sloturi IDC (Insulation Deplacement Contact)-Fire de cupru Push direct în sloturi codate în culori; BLADE PISCE ISOLUZARE PENTRU CONTACT.
Compatibilitatea universală: deschiderea standard de 14,5 mm × 16mm se potrivește cu modul Keystone al vânzătorului (CAT5E la CAT8).
Proiectare sigură de eșec:
Asimetric superior/inferior previne inserarea cu susul în jos.
Diagrame de cablare T568A/B modelate în carcasă.

3. Scenarii de implementare din lumea reală

Pereți de birou: plăci de bandă unică/dublă cu pietre de cheie de telefon RJ45 (separare de date/voce).
Panouri de plasture din centrul de date: panouri de înaltă densitate cu 48 de porturi = 48 sloturi individuale cheie (înlocuiți module unice, nu panou întreg).
Medii hibride: panouri de cameră de control Amestecă RJ45 LC Fibre HDMI Pietrele de cheie (de exemplu, stații de monitorizare CCTV).

4. Capcanele mortale de instalare

Nepotrivire a lățimii de bandă: Cat6a Cable Cat5e Jack = întreg Link retrogradat la performanța CAT5E.
Contacte metalice contrafăcute: aliajul de cupru sub -sub -standard se oxidează după 5 inserții → pierderea pachetelor (contacte de bronz de fosfor cerere).
Ignoranța protejată: Utilizarea mufelor ecranate cu cablu UTP creează bucle la sol (zumzet/interferență).

5. Cele mai bune practici brutal de cinstite

Tehnica de perforare: Instrumentul de impact trebuie să lovească verticală-Blows Blows Conductori Nick.
Gestionarea cablurilor: Lăsați ≥6 "Slack în spatele plăcii de perete - Tensiunea pe fire trage contacte.
Secvență de testare:
Fire de perforare → 2. Continuitatea testului → 3..
