Am nevoie de un comutator dacă am un panou de corecție?

Răspunsul scurt: Da, mai aveți nevoie de un comutator

Un panou de corecție și un comutator de rețea nu sunt interschimbabile - ele servesc unor scopuri complet diferite și aveți nevoie de ambele pentru o rețea cu fir funcțională. A panou de corecție de rețea este un dispozitiv pasiv: organizează și termină cablurile din jurul casei sau clădirii dvs. într-o locație centrală. Nu direcționează traficul, nu atribuie adrese IP și nu oferă nicio funcționalitate activă de rețea. Un comutator, pe de altă parte, este un dispozitiv activ care mută de fapt datele între dispozitivele conectate.

Gândiți-vă la un panou de corecție ca o centrală a unui operator de telefonie dintr-un film vechi - ține toate conexiunile într-un singur loc, dar nu se întâmplă nimic până când cineva (comutatorul) conectează efectiv apelurile. Fără un comutator în aval, panoul de corecție este doar un organizator de cabluri scump. Dispozitivele conectate la porturile de pe panoul de corecție nu vor avea deloc conectivitate la rețea.

Configurația standard în aproape fiecare instalație cu fir arată astfel: cablarea structurată merge de la prize de perete din întreaga clădire înapoi la un dulap central sau un dulap, unde fiecare cablu se termină în partea din spate a panoului de corecție. Cabluri de corecție scurte de pe partea frontală a panoului, apoi conectați porturile individuale la porturile corespunzătoare de pe un comutator de rețea. Comutatorul leagă totul și se conectează în amonte la routerul sau gateway-ul ISP.

Ce face de fapt un panou de corecție

A panou de corecție de rețea este un punct de terminare - nimic mai mult, nimic mai puțin. În practică, instalatorii pun în jos conductorii individuali de la fiecare cablu Cat5e, Cat6 sau Cat6A în partea din spate a panoului folosind un instrument de perforare. Acest lucru creează o conexiune permanentă și solidă între fiecare cablu lung și portul panoului. Partea frontală a panoului prezintă mufe RJ45, care acceptă cabluri patch standard.

Valoarea unui panou de corecție este aproape în întregime despre organizare și flexibilitate. Fără unul, ați avea zeci de cabluri care atârnă libere în raftul sau dulapul pentru echipamente, fiecare trebuind să fie suficient de lung pentru a ajunge direct la comutator. De fiecare dată când ați vrut să realocați camera care se conectează la ce VLAN sau ce port de comutare, ați muta cabluri permanente voluminoase și rigide. Cu un panou de corecție, circuitele permanente rămân permanent la locul lor și pur și simplu schimbați cablurile de corelare scurte și flexibile din față.

Nu există nicio amplificare a semnalului, nicio procesare a datelor și nicio inteligență în interiorul unui panou de corecție pasiv. Din punct de vedere electric, este în esență doar un set de conectori. Semnalul care intră în portul 12 din spate iese din portul 12 din față, complet neschimbat. Acesta este motivul pentru care panourile de corecție sunt uneori numite panouri „proști” - și de aceea sunt extraordinar de fiabile. Nu există aproape nimic de eșuat.

Tipuri comune de panouri de corecție

• Panouri de corecție Cat5e: Suportă până la 1 Gbps, potrivit pentru instalații mai vechi sau versiuni bugetare unde nu este nevoie de 10G.
• Panouri de corecție Cat6: Acceptă 1 Gbps în mod fiabil pe toată lungimea și până la 10 Gbps pe perioade scurte (până la aproximativ 55 de metri). Cea mai comună alegere astăzi.
• Panouri de corecție Cat6A: Acceptă 10 Gbps la rulări complete de 100 de metri. Mai mare, mai scumpă și folosită în medii comerciale sau în configurații de acasă rezistente la viitor.
• Panouri de corecție Keystone: Utilizați mufe keystone detașabile, oferind flexibilitate pentru a combina diferite tipuri de cabluri sau standarde într-un singur panou.
• Panouri de corecție cu trecere: Aveți cuple mamă-mamă pe ambele părți, utile atunci când trebuie să conectați două fire de cablu împreună fără un comutator.

Panourile de corelare standard se montează într-un rack de echipamente de 19 inchi și consumă 1U spațiu de rack per 24 de porturi, ceea ce le face extrem de eficiente din punct de vedere al spațiului. Un panou cu 48 de porturi în 2U poate termina cablurile din 48 de camere sau locații.

Ce face de fapt un comutator de rețea

Un comutator de rețea este un dispozitiv activ de strat 2 (și uneori de strat 3) care transmite cadre Ethernet între dispozitivele conectate pe baza adreselor MAC. Când un dispozitiv conectat la portul 4 al unui switch dorește să comunice cu un dispozitiv de pe portul 17, comutatorul citește adresa MAC de destinație în cadrul Ethernet, o caută în tabelul său de adrese MAC și trimite cadrul numai la portul 17 - nu la toate porturile. Acesta este fundamental diferit de un hub mai vechi, care ar difuza fiecare pachet în fiecare port, indiferent.

Switch-urile moderne gestionate fac mult mai mult: acceptă VLAN-uri pentru segmentarea rețelei, setări de calitate a serviciului (QoS) care prioritizează traficul sensibil la timp, cum ar fi VoIP sau apelurile video, oglindirea portului pentru monitorizarea rețelei, agregarea legăturilor (LACP) pentru conectarea mai multor porturi într-o singură conexiune cu lățime de bandă mai mare și statistici detaliate de trafic per port. Un comutator negestionat pur și simplu redirecționează automat traficul fără interfață de configurare, ceea ce este bine pentru rețelele mici de acasă.

Pentru majoritatea configurațiilor de acasă și de birouri mici, an comutator gigabit neadministrat cu 8 sau 16 porturi costă între 20 și 60 USD și oferă tot ce este necesar. Un comutator gestionat cu 24 de porturi pornește în jur de 150 USD – 200 USD pentru modelele entry-level și crește semnificativ pentru hardware-ul de nivel enterprise cu uplink 10G.

Cum funcționează împreună panourile de corecție și comutatoarele

Înțelegerea relației dintre un panou de corecție și un comutator este cheia pentru planificarea oricărei instalări de cablare structurată. Cele două dispozitive sunt aproape întotdeauna folosite una lângă alta în același rack, conectate între ele prin cabluri scurte de corecție. Iată calea completă a datelor de la un dispozitiv dintr-o cameră la internet:

1. Un computer se conectează la o placă de perete dintr-o cameră folosind un cablu de corecție scurt.
2. Placa de perete se conectează la un cablu structurat lung (de obicei Cat6) care trece prin pereți și tavane înapoi la dulapul de rețea sau rack.
3. Acest cablu se termină în spatele panoului de corecție la un anumit port numerotat.
4. Un cablu de corecție scurt pe partea din față a panoului conectează acel port la un port numerotat de pe comutator.
5. Comutatorul procesează traficul și se conectează în amonte la router printr-un alt cablu.
6. Routerul gestionează accesul la internet și se conectează la modemul ISP sau ONT.

Panoul de corecție este pașii 3-4 din acea cale. Scoateți-l și cablurile funcționează în continuare - le-ați conecta direct la comutator - dar pierdeți toate beneficiile organizaționale. Acest lucru este de fapt obișnuit în instalațiile mai mici: dacă aveți doar 4-6 fire de cablu, mulți oameni opresc complet panoul de corecție și termină fiecare cablu direct cu un conector RJ45 care se conectează direct la comutator. Compensația este că reatribuirea sau depanarea conexiunilor devine mai dezordonată pe măsură ce crește numărul de rulări.

Când omiterea panoului de corecție are sens

Există scenarii legitime în care puteți renunța complet la panoul de corecție:

• Aveți mai puțin de 6 linii de cablu și nu anticipați extinderea.
• Cablurile nu trebuie să fie reatribuite la diferite porturi de comutare sau VLAN-uri.
• Aveți un buget redus și doriți cea mai simplă configurație posibilă.
• Instalarea este temporară sau oricum va fi reconfigurată semnificativ în viitorul apropiat.

Cu toate acestea, chiar și în configurații mici, mulți instalatori recomandă un panou de corecție deoarece diferența de cost este minimă - un panou de corecție Cat6 de bază cu 12 porturi costă în jur de 15-25 USD - și simplifică dramatic modificările viitoare. Schimbarea unui cablu de corecție durează 10 secunde; re-terminarea sau redirecționarea unui cablu permanent durează mult mai mult.

Patch Panel vs Switch: comparație una lângă alta

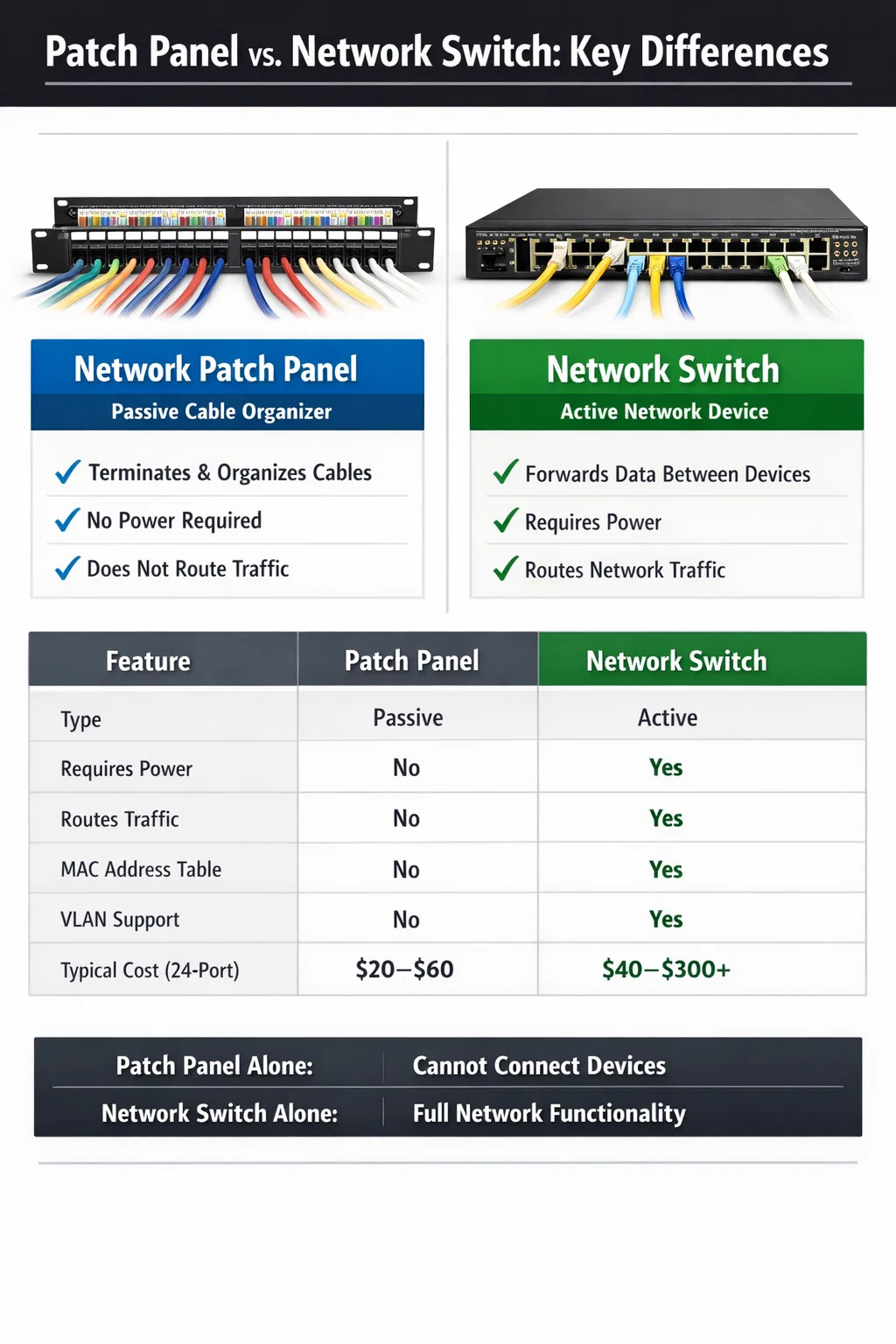

Tabelul de mai jos rezumă diferențele cheie dintre aceste două dispozitive pentru a clarifica de ce niciunul nu este suficient pentru o rețea completă cu fir:

Observați ultimul rând: un comutator poate funcționa fără un panou de corecție, dar un panou de corecție nu poate oferi nicio funcție de rețea fără un comutator. Acest lucru confirmă că, dacă trebuie să alegeți doar unul, comutatorul este dispozitivul nenegociabil.

Aveți nevoie de ambele pentru o rețea de domiciliu?

Pentru o rețea de domiciliu cu cablare structurată - adică cablul trece prin prizele de perete din mai multe încăperi - răspunsul practic este: da, beneficiezi foarte mult de pe amândouă . Dar panoul de corecție este opțional din punct de vedere pur funcțional, în timp ce comutatorul este obligatoriu.

Iată un scenariu realist: ați trecut prin cablu Cat6 la șase camere din casa dvs. Ai un living, birou acasă, dormitor, două camere libere și un garaj. Fiecare cablu se termină în dulapul utilitarului în care locuiește echipamentul dvs. ISP. Opțiunile tale sunt:

Opțiunea A: Comutator panou de corecție

Toate cele șase cabluri se îndreaptă în spatele unui panou de corecție cu 12 porturi. Șase cabluri scurte de corecție pe partea frontală conectează fiecare port al panoului la comutator. Comutatorul face legătura în sus la router. Costul suplimentar total pentru o configurare doar cu comutator: aproximativ 20 USD – 30 USD pentru un panou de corecție de bază cu 12 porturi. Beneficii: dulapul dvs. este organizat, cablurile sunt etichetate, iar reatribuirea conexiunii oricărei camere la un alt port de comutare sau VLAN durează câteva secunde.

Opțiunea B: Direct la comutare (fără panou de corecție)

Fiecare cablu primește un conector RJ45 sertat la capăt și se conectează direct la comutator. Acest lucru funcționează perfect și economisește 20-30 USD. Dezavantajul este că fiecare cablu trebuie să fie suficient de lung pentru a ajunge direct la comutator și nu există un strat flexibil de realocare - mutarea unei conexiuni înseamnă deconectarea fizică și redirecționarea cablurilor permanente rigide.

Pentru șase sau mai puține rulări într-un cadru acasă, Opțiunea B este cu adevărat bună. Pentru 12 sau mai multe rulări sau orice instalare care ar putea crește, a panou de corecție de rețea merită din plin mica investiție.

Cazuri speciale: panouri de corecție cu comutare încorporată

Există produse pe piață care combină funcționalitatea panoului de corecție cu comutarea - uneori numite „panouri de corecție inteligente” sau „panouri de corecție inteligente”. Acestea sunt produse de nișă destinate în primul rând centrelor de date care trebuie să urmărească automat conectivitatea la nivel fizic. Ei folosesc senzori și software pentru a înregistra ce cablu de corecție este conectat la ce port, ajutând la documentare și auditare în medii mari cu mii de conexiuni.

Cu toate acestea, chiar și panourile de corelare inteligente nu sunt comutatoare de rețea. Au nevoie în continuare de un comutator în aval pentru a oferi conectivitate reală la rețea. Sunt un nivel suplimentar de management, nu un înlocuitor pentru hardware de comutare. Prețurile pentru aceste sisteme încep de la sute de dolari per panou și se extind rapid - nu sunt relevante pentru implementările de acasă sau de birouri mici.

Există, de asemenea, panouri de injecție PoE (Power over Ethernet) care pot adăuga capacitatea PoE la un comutator non-PoE, dar, din nou, acestea funcționează împreună cu un comutator, nu în loc de unul. Pentru majoritatea oamenilor care citesc acest lucru, un panou de corecție pasiv standard asociat cu un comutator standard este abordarea corectă.

Cum să dimensionați corect comutatorul și panoul de corecție

Una dintre cele mai frecvente greșeli în instalațiile de acasă și de birouri mici este cumpărarea de hardware care este prea mic pentru nevoile viitoare. Adăugarea unui al doilea panou de corecție sau a unui comutator mai târziu introduce complexitate și costuri suplimentare. Iată instrucțiuni practice de dimensionare:

Dimensiunea panoului de corecție

• Numărați cablurile curente, apoi adăugați cel puțin 25-50% pentru extinderea viitoare. Dacă aveți 16 rulări acum, cumpărați un panou cu 24 de porturi.
• Panourile de corelare rezidențiale standard sunt disponibile în configurații cu 12, 24 și 48 de porturi. Portul cu 24 de porturi este cel mai versatil pentru uz casnic și pentru birouri mici.
• Asigurați-vă că categoria panoului (Cat5e, Cat6, Cat6A) se potrivește sau depășește categoria dvs. de cablu. Amestecarea unui cablu Cat6A cu un panou de corelare Cat5e vă limitează viteza la performanța Cat5e.

Dimensiunea comutatorului

• Numărați porturile panoului de corecție plus orice dispozitive suplimentare care se vor conecta direct la comutator (NAS, servere, WAP-uri). Adăugați 2-4 porturi de deasupra capului.
• Dacă intenționați să alimentați punctele de acces sau camerele IP direct prin Ethernet, alegeți un comutator PoE. PoE standard oferă până la 15,4 W per port; PoE oferă până la 30 W. Cele mai multe puncte de acces WiFi 6 moderne necesită PoE sau mai mare.
• Pentru uz casnic, un comutator gigabit negestionat este de obicei suficient. Dacă doriți VLAN - de exemplu, separarea dispozitivelor IoT de rețeaua principală - aveți nevoie de un comutator gestionat.
• Luați în considerare un port de uplink SFP dacă doriți o conexiune 10G la un NAS sau un server în viitor, chiar dacă nu aveți nevoie de el astăzi.

Un suport tipic pentru o casă de dimensiuni medii, bine planificat, poate include a Panou de corecție Cat6 cu 24 de porturi, un comutator gestionat gigabit cu 24 de porturi și un router , toate montate într-un rack de perete 6U sau 9U. Costul total al echipamentului pentru acest tip de configurare este de aproximativ 200-400 USD, în funcție de alegerea mărcii și dacă este necesar PoE.

Etichetarea și documentarea: pasul pe care majoritatea oamenilor îl opresc

Având atât un panou de corecție, cât și un comutator, se plătește pe deplin numai dacă le etichetați corect pe ambele. Cea mai frustrantă situație din orice rețea cu fir este să stai în fața unui rack plin de cabluri de corecție, fără idee ce port se conectează la ce cameră. Un tester de cablu cu un generator de tonuri rezolvă această problemă dacă se întâmplă, dar o etichetare bună o împiedică complet.

Cea mai bună practică este să alocați fiecărui cablu un număr sau un cod înainte de a-l instala. De exemplu, etichetați fiecare cablu la ambele capete — la priza de perete și la panoul de corecție — cu același identificator: „LR-1” pentru portul 1 din camera de zi, „OFF-1” pentru portul 1 pentru birou și așa mai departe. Marcați portul corespunzător pentru panoul de patch-uri cu aceeași etichetă folosind un aparat de etichetare sau inserții de porturi imprimate. Apoi documentați maparea dintre porturile panoului de corecție și porturile comutatorului într-o simplă foaie de calcul sau diagramă de rețea.

Acest lucru necesită încă 30-60 de minute în timpul instalării și economisește o cantitate enormă de timp în depanarea ulterioară. Un panou de corecție fără etichetă, cu 24 de porturi și un amestec de cabluri de corecție gri identice, este aproape imposibil de gestionat eficient , mai ales dacă altcineva trebuie să lucreze în rețea mai târziu.

Greșeli frecvente atunci când utilizați un panou de corecție și comutați împreună

Chiar și instalatorii experimentați se confruntă cu probleme evitabile. Iată cele mai frecvente erori:

• Folosind cabluri de corelare de calitate slabă: Cablurile lungi și permanente sunt de obicei de înaltă calitate, dar oamenii folosesc adesea cabluri patch ieftine între panou și comutator. Cablurile de corelare slabe provoacă probleme de conectivitate intermitente care sunt înnebunitoare de diagnosticat. Utilizați cabluri clasificate pentru cel puțin aceeași categorie ca și cablarea dvs. structurată.
• Tehnica incorectă de punch-down: Fiecare conductor trebuie să fie tăiat în poziția corectă, conform standardelor de cablare T568A sau T568B - și ambele capete ale fiecărui cablu trebuie să utilizeze același standard. Amestecarea T568A la priza de perete și a T568B la panoul de corecție produce o pereche încrucișată și nicio legătură.
• Depășirea limitei de canal de 100 de metri: Lungimea totală a canalului - cablu permanent plus cabluri de corecție la ambele capete - nu trebuie să depășească 100 de metri pentru Cat5e și Cat6. Cablurile de corelare de la priza de perete și de la rack sunt ambele luate în considerare pentru acest total. Păstrați cablurile de corecție scurte (0,5-1 metru la fiecare capăt) pentru a păstra cât mai mult posibil din bugetul de 100 de metri pentru rularea permanentă.
• Cumpărați categoria greșită de panouri de corecție: După cum am menționat mai devreme, panoul de corecție trebuie să se potrivească cu categoria dvs. de cablu. Instalarea unui panou Cat5e pe rulajele Cat6A este o greșeală comună și costisitoare care limitează permanent performanța.
• Fără gestionare a cablurilor: Fără gestionare orizontale de cabluri între panoul de corecție și comutator, cablurile de corecție se lasă și se încurcă într-o mizerie de negestionat în câteva luni. Un panou de gestionare a cablurilor 1U între fiecare echipament costă între 10 și 15 USD și merită.
• Nu se execută testarea după terminare: Folosiți întotdeauna un tester de cablu de bază la fiecare rulare după depășire, înainte de a închide pereții sau de a trage cabluri noi. Testarea fiecărei curse durează aproximativ 30 de secunde și dezvăluie imediat orice defecțiuni de cablare, perechi deschise sau scurtcircuit.

Rezumat: Modul corect de a vă gândi la panouri de corecție și comutatoare

A panou de corecție de rețea este un instrument organizatoric pentru cablarea structurată. Este complet pasiv, nu necesită energie și oferă funcționalitate de rețea zero pe cont propriu. Un comutator de rețea este creierul activ al rețelei dvs. cu fir - fără el, nimic nu comunică. Aveți nevoie de un comutator, indiferent dacă utilizați un panou de corecție.

Panoul de corecție este opțional, în sensul că puteți rula cabluri direct către un comutator și puteți sări peste panoul complet. Dar pentru orice instalare cu mai mult de o mână de cabluri, panoul de corecție se plătește singur prin organizare, flexibilitate și economie de timp. Un panou de corecție Cat6 cu 24 de porturi costă mai puțin de 40 USD și face gestionarea unui sistem de cablare structurat mult mai ușoară pentru anii următori.

Dacă plănuiți o nouă instalare, cumpărați ambele. Potriviți-le cu aceeași categorie de cabluri, etichetați totul clar, folosiți cabluri de corelare de calitate între ele și veți avea o infrastructură de rețea cu fir care vă poate servi casa sau biroul în mod fiabil timp de un deceniu sau mai mult, cu întreținere minimă.
