Ce cablu este cel mai bun pentru panouri de corecție? Ghid complet

Răspunsul scurt: Cat6 este cablul cel mai preferat pentru panouri de corecție

Când vine vorba de panouri de patch-uri de rețea , Cablul Cat6 cu pereche răsucită neecranată (UTP) este alegerea cea mai frecvent recomandată și utilizată pe scară largă pentru majoritatea mediilor de rețea de afaceri și de acasă. Găsește echilibrul potrivit între performanță, cost și rezistență la viitor. Acestea fiind spuse, cel mai bun cablu pentru configurația dvs. de patch panel depinde de cerințele dvs. de viteză, lungimea cablului, condițiile de interferență și buget. Cat5e rămâne perfect viabil pentru rețelele gigabit cu un buget restrâns, în timp ce Cat6A este soluția ideală pentru instalațiile 10GbE sau centrele de date de înaltă densitate.

Acest ghid prezintă fiecare tip de cablu major utilizat cu panourile de corelare, explică diferențele tehnice care contează de fapt în implementările reale și vă ajută să luați o decizie încrezătoare și informată, fără a o complica prea mult.

Înțelegerea modului în care alegerea cablului afectează performanța panoului de corelare a rețelei

Un panou de corecție de rețea este o piesă hardware pasivă - nu amplifică și nu regenerează semnalele. Fiecare conexiune pe care o faci prin el este la fel de bună ca și cablul de pe ambele părți. Cablul pe care îl introduceți în spatele panoului de corecție și cablul de corecție pe care îl conectați în față contribuie ambele la calitatea semnalului, latența și debitul maxim.

Proprietățile electrice cheie care variază în funcție de categoria de cablu includ:

• Atenuare — pierderea semnalului la distanță. Cablurile de categorie superioară mențin semnale mai puternice pe perioade mai lungi.
• Diafonie (NEXT și FEXT) — interferența între perechile de fire adiacente. Cat6 și Cat6A folosesc răsuciri mai strânse și separatoare fizice pentru a reduce acest lucru în mod semnificativ.
• Lățimea de bandă — măsurată în MHz, aceasta determină câte date poate transporta cablul. Cat5e se ocupă de 100 MHz, Cat6 se ocupă de 250 MHz și Cat6A ajunge la 500 MHz.
• Pierdere de returnare — energia semnalului reflectat care poate degrada performanța la viteze mari.

Deoarece un panou de corecție introduce puncte de conectare suplimentare - terminații punch-down în spate și porturi RJ45 în față - este esențială utilizarea unei categorii de cablu care se potrivește sau depășește categoria nominală a panoului dvs. Amestecarea unui panou de corecție Cat6A cu rulări orizontale Cat5e, de exemplu, limitează imediat sistemul dumneavoastră la performanța Cat5e, indiferent de ceea ce este evaluat panoul în sine.

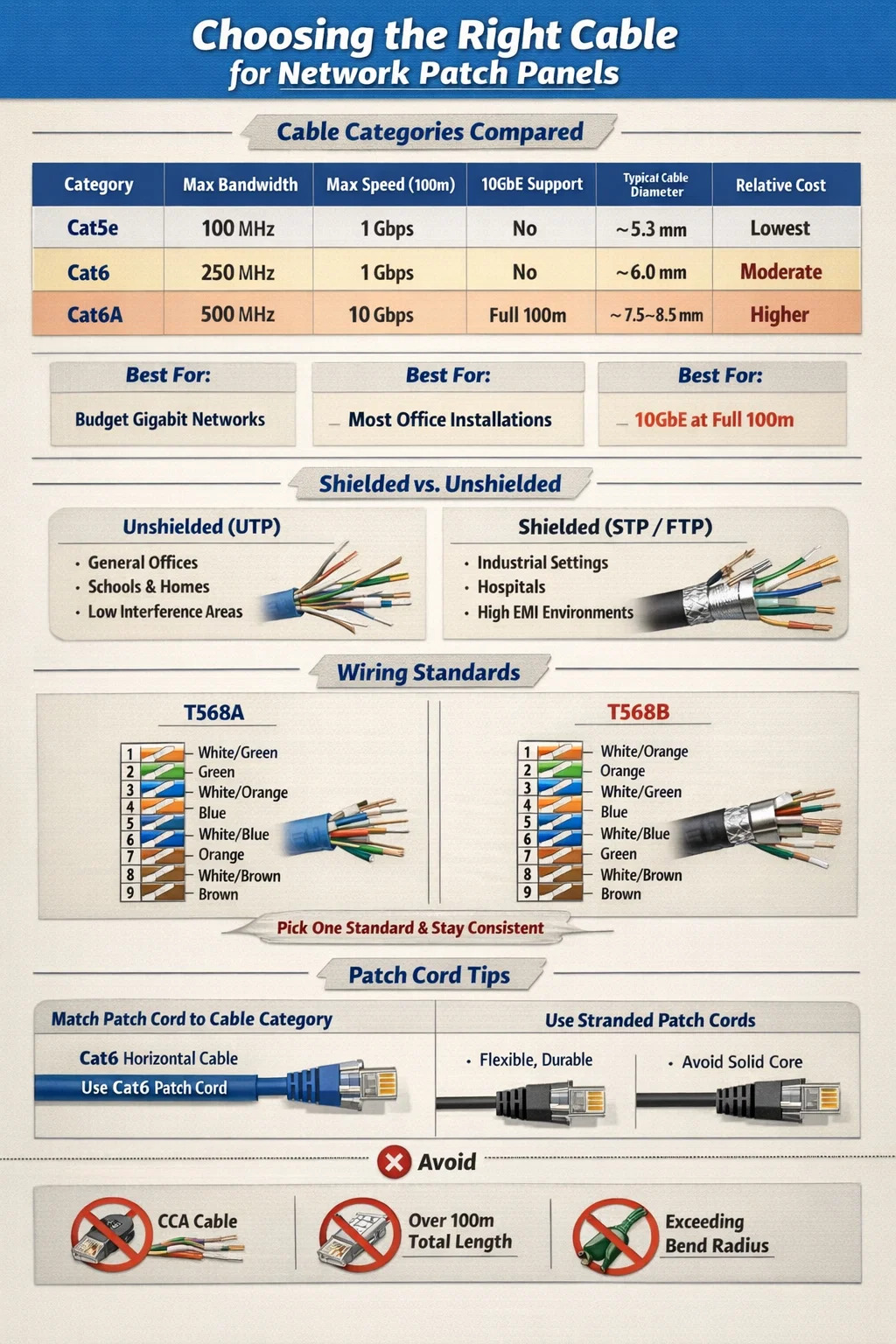

Categorii de cabluri comparate: Cat5e vs Cat6 vs Cat6A pentru utilizarea panoului de corelare

Cele trei categorii pe care le veți întâlni cel mai des în mediile de cablare structurată sunt Cat5e, Cat6 și Cat6A. Iată cum se adună unul față de celălalt într-o comparație directă:

Cat5e: încă relevant pentru rețelele Gigabit bugetare

Cat5e (Categoria 5 îmbunătățită) a fost standardul dominant de cablare structurată prin anii 2000 și rămâne în uz activ și astăzi. Acceptă Gigabit Ethernet (1000BASE-T) la 100 de metri și costă considerabil mai puțin pe picior decât Cat6 sau Cat6A. Pentru modernizarea clădirilor mai vechi sau conectarea punctelor finale cu cerere redusă, cum ar fi telefoane VoIP, camere de securitate sau stații de lucru de bază, Cat5e asociat cu un panou de corecție clasificat Cat5e este complet adecvat.

Limitarea este pregătirea pentru viitor. Cat5e nu poate suporta în mod fiabil 10 Gigabit Ethernet, iar performanța sa de diafonie este mai mică decât Cat6. Dacă instalați cabluri noi și vă așteptați să vă modernizați infrastructura de rețea în următorii cinci până la zece ani, cheltuirea primei mici pe Cat6 are mai mult sens.

Cat6: punctul dulce pentru majoritatea instalărilor de panouri de corecție

Cat6 este cablul cel mai frecvent specificat pentru proiecte noi de cablare structurată care implică un panou de corelare de rețea. Lățimea de bandă de 250 MHz dublează capacitatea Cat5e, performanța de diafonie este semnificativ mai bună datorită răsucirilor de perechi mai strânse și a unui spline (separator) intern din plastic găsit în multe construcții Cat6 și acceptă viteze de 10 Gbps pe distanțe mai scurte de până la 55 de metri.

Pentru un mediu tipic de birou în care rulează orizontal în medie 20–40 de metri, Cat6 gestionează confortabil 10GbE dacă infrastructura switch-ului o acceptă. Suprafața de preț față de Cat5e este de obicei 10-20% pe picior — o mică diferență care se plătește pe durata de viață a instalației. Panourile de corelare Cat6 sunt disponibile pe scară largă în configurații cu 24 și 48 de porturi și sunt compatibile cu toate instrumentele standard de tip 110.

Cat6A: Alegerea potrivită pentru 10GbE la distanță completă

Cat6A (Augmented Category 6) este standardul curent recomandat pentru orice instalare în care 10 Gigabit Ethernet trebuie menținut pe o rulare orizontală completă de 100 de metri . Funcționează la o lățime de bandă de 500 MHz, folosește fie o construcție ecranată (F/UTP sau S/FTP) fie neecranată cu izolație mult mai groasă și îndeplinește cerințele de diafonie extraterestră pe care Cat6 nu le poate face.

Compensația este dimensiunea fizică și greutatea. Cablurile Cat6A sunt considerabil mai groase - de obicei 7,5 până la 8,5 mm în diametru față de 6 mm pentru Cat6 - ceea ce înseamnă calcule mai stricte de umplere a conductelor, canale de cablu mai grele și o gestionare mai exigentă a razei de curbură. Panourile de corecție Cat6A sunt, de asemenea, mai mari și mai scumpe. Cu toate acestea, în centrele de date, unitățile de asistență medicală sau în orice mediu care implementează 10GbE pe desktop sau pe comutatoarele edge, Cat6A este alegerea corectă și este specificat în mod explicit în TIA-568-C.2 pentru aplicațiile 10GBASE-T.

Cablu ecranat vs cablu neecranat: care funcționează mai bine cu panourile de corecție?

O decizie care derutează mulți instalatori de rețea este dacă să utilizeze cablu ecranat (STP/FTP/S/FTP) sau neecranat (UTP) pentru rularea panoului de corelare. Răspunsul depinde în mare măsură de mediul tău.

Când cablul neecranat (UTP) este apelul potrivit

Marea majoritate a instalărilor de panouri de corelare în rețea din birouri comerciale, școli, medii de vânzare cu amănuntul și case utilizează cablu UTP. Este mai ușor de terminat, mai flexibil, mai ușor și mai ieftin decât alternativele ecranate. Atâta timp cât cablul este ținut departe de surse cu interferență ridicată - cum ar fi balasturi de lumină fluorescentă, motoare mari sau cabluri de alimentare paralele care depășesc 2 metri - UTP funcționează excelent.

Standardele TIA-568 permit cablului UTP să ruleze la 5 cm de cablurile de alimentare neecranate și la 12 cm de corpuri de iluminat fluorescent. Păstrați aceste distanțe și UTP vă va oferi performanțe curate și fiabile, fără complexitatea de împământare a sistemelor ecranate.

Când cablul ecranat devine necesar

Cablul ecranat este alegerea corectă în medii cu surse semnificative de interferență electromagnetică (EMI), inclusiv:

• Fabricarea podelelor cu utilaje electrice grele
• Spitale cu suite RMN sau echipamente de imagistică de mare putere
• Studiouri de difuzare cu echipamente de radiofrecvență
• Medii industriale în care cablul trebuie să ruleze în apropierea VFD-urilor (unități de frecvență variabilă)
• Instalații exterioare sau semi-exterior supuse expunerii la trăsnet

Când utilizați un cablu ecranat, panoul de corecție trebuie, de asemenea, să fie ecranat și împământat corespunzător. Un cablu ecranat terminat pe un panou de patch-uri neîmpământat sau neecranat poate avea rezultate mai slabe decât UTP deoarece scutul neconectat acționează ca o antenă, colectând interferențe mai degrabă decât respingându-l. Întregul canal ecranat — cablu, panou de corecție, mufe keystone și cabluri de corelare — trebuie să fie împământat la un moment dat pentru a fi eficient.

T568A vs T568B: ce standard de cablare să utilizați la panoul de corecție

Atât T568A, cât și T568B sunt standarde valide de cablare TIA/EIA pentru terminarea cablurilor Ethernet la porturile punch-down panoului de corelare. Diferența de performanță tehnică dintre cele două este neglijabilă - ambele acceptă aceleași viteze și distanțe. Regula importantă este consecvență: utilizați același standard pe toată durata instalării .

T568B este mai frecvent în instalațiile comerciale din America de Nord și este utilizat de majoritatea cablurilor de corecție prefabricate vândute pe piața din SUA. T568A este preferat în instalațiile guvernamentale (este specificat de standardul TIA-568-C al guvernului SUA pentru clădirile federale) și este comun în Europa și Australia.

Dacă extindeți sau adăugați la o instalație existentă, corespundeți întotdeauna standardului deja utilizat. Amestecarea T568A și T568B în cadrul aceluiași canal end-to-end creează un crossover, nu o conexiune directă, care va împiedica legătura dvs. să apară pe majoritatea switch-urilor.

Selectarea cordonului de corecție: Cealaltă jumătate a ecuației cablului panoului de corecție

Majoritatea oamenilor se concentrează în întregime pe cablul orizontal atunci când se gândesc la ce cablu să folosească cu un panou de corecție, dar cablul de corecție care conectează portul panoului la comutatorul tău este la fel de important. Un cablu de corecție care este o categorie inferioară decât cablul orizontal creează un blocaj la punctul de conectare.

Potriviți categoria cordonului de corecție cu cablul dvs. orizontal

Dacă ați rulat Cat6 pe panoul de corecție, utilizați cabluri de corelare Cat6 în partea din față. Utilizarea cablurilor de corelare Cat5e pe un panou Cat6 și a cablului orizontal Cat6 limitează canalul la performanța Cat5e. Același lucru este valabil și pentru Cat6A - utilizați întotdeauna cabluri de corecție clasificate Cat6A cu panouri de corecție Cat6A și cablare orizontală.

Lungimile standard ale cablurilor de corelare pentru conectarea panourilor de corelare la comutatoare sunt de obicei 0,5 m, 1 m, 2 m sau 3 m . Cablurile mai scurte reduc pierderea semnalului și vă mențin rack-ul ordonat. Evitați să cumpărați cordonuri de corecție ieftine de la furnizori neverificați — cablurile de corecție de proastă calitate, cu răsuciri de perechi libere sau conectori substandard sunt una dintre cele mai frecvente cauze ale defecțiunilor intermitente ale legăturilor și debitul redus în sistemele de cablare structurată, altfel bine construite.

Cordonuri de corespondență cu conductor rigid vs

Cordonurile de corecție folosesc conductori torți (mai multe fire subțiri înfășurate împreună) mai degrabă decât conductori solidi. Cablul torsionat este mai flexibil și mai rezistent la oboseala fizică cauzată de îndoiri și mișcări repetate, făcându-l ideal pentru cursele scurte și des manevrate între panoul de corecție și comutator. Cablul conductor solid – folosit pentru rulări orizontale – este mai rigid și se va crăpa în interior dacă este îndoit în mod repetat.

Nu utilizați niciodată cablu conductor solid ca cablu de corecție. Va funcționa inițial, dar conductorii interni se vor obosi și se vor eșua după introduceri repetate de fișă și mișcare a cablului.

Cablu de fibră optică și panouri de corecție: o categorie diferită în totalitate

Nu toate panourile de corelare folosesc cablu Ethernet de cupru. Panourile de patch-uri cu fibră optică - numite și panouri de distribuție de fibră sau carcase de fibră - sunt utilizate pentru cablarea principală între camerele echipamentelor, conexiunile între clădiri și interconexiunile centrelor de date de înaltă densitate. Acestea servesc o funcție diferită față de panourile de corecție din cupru și necesită practici complet diferite de gestionare a cablurilor.

Fibră multimodă vs monomod la panoul de corecție

Panourile de corelare cu fibră acceptă fibră multimodală sau monomodală, iar acestea nu pot fi interschimbate. Alegerea depinde de distanța de transmisie și de aplicație:

• Fibră multimod OM3 acceptă 10GbE până la 300 de metri și 40GbE până la 100 de metri. Utilizează un nucleu de 50 de microni și este obișnuit în aplicațiile din campus și centre de date.
• Fibră multimod OM4 extinde 10GbE la 550 de metri și 100GbE la 150 de metri. Este standardul multimod preferat pentru noile instalări de centre de date.
• Fibră monomod OS2 acceptă transmisia pe distanțe de până la 10 km și mai mult, făcându-l esențial pentru cursele între clădiri sau la nivelul campusului.

Panourile de patch-uri de fibră sunt dispozitive pasive care oferă puncte de terminare organizate pentru rulările de fibră. Cordonurile de corecție cu fibră care conectează echipamentul la panou trebuie să utilizeze tipuri de conectori potrivite (LC, SC, MPO/MTP) și tipuri de fibră potrivite. Conectarea unui cablu de corecție multimod la o fibră trunchi un mod are ca rezultat pierderea severă a inserției și o legătură nefuncțională.

Greșeli frecvente la alegerea cablului pentru panourile de corelare de rețea

Chiar și instalatorii de rețea experimentați fac erori care pot fi evitate atunci când selectează și instalează cablul pentru sistemele de patch panel. Acestea sunt greșelile care apar cel mai frecvent în depanarea în lumea reală:

Folosind cablu CCA (aluminiu placat cu cupru).

Cablul CCA – care utilizează conductori de aluminiu acoperiți cu un strat subțire de cupru – este vândut la prețuri dramatic mai mici decât cablul de cupru autentic și este adesea etichetat greșit ca cablu Ethernet standard online. Cablul CCA nu trebuie utilizat niciodată în instalațiile de panouri de corelare. Aluminiul are o rezistență electrică mai mare decât cuprul, se corodează mai repede la punctele terminale și nu îndeplinește standardele TIA-568 sau ISO/IEC 11801. Multe defecțiuni de rețea cauzate de stabilitatea slabă a conexiunii, pierderea excesivă de pachete sau dispozitivele PoE (Power over Ethernet) care nu se pornesc în mod fiabil s-au dovedit a fi cauzate de cablul CCA. Achiziționați cablul numai de la furnizori de renume care pot oferi verificarea ETL sau UL a conductorilor de cupru pur.

Depășește lungimea canalului de 100 de metri

Standardul TIA-568 specifică o legătură permanentă maximă (curgere orizontală) de 90 de metri, restul de 10 metri fiind alocați cablurilor de corelare la fiecare capăt, oferind o lungime totală a canalului de 100 de metri. Mulți instalatori tratează 100 de metri ca limită de rulare orizontală și apoi adaugă cabluri de corecție deasupra, împingând canalul total peste specificațiile. O rulare orizontală de 95 de metri plus două cabluri de corecție de 3 metri însumează 101 de metri – din punct de vedere tehnic nerespectând specificațiile și potențial nefiabile la viteze gigabit.

Categoria cablului nepotrivită și evaluarea panoului de corecție

Instalarea cablului Cat6A pe un panou de corecție clasificat Cat6 vă împiedică să obțineți un canal Cat6A certificat. Panoul este componenta cu cel mai mic rating din conexiune, iar caracteristicile sale de performanță stabilesc plafonul pentru întreaga rulare. Întotdeauna potriviți sau depășiți categoria de cablu atunci când selectați un panou de corecție. Utilizarea unui panou Cat6A cu cablu Cat6 este acceptabilă - panoul este supraspecificat, ceea ce irosește bani, dar nu dăunează performanței. Reversul nu este acceptabil.

Ignorarea razei de curbură în timpul instalării

Cablul Ethernet are o rază de curbură minimă care trebuie respectată în timpul instalării. Pentru Cat6 UTP, raza minimă de îndoire este de obicei de patru ori diametrul exterior al cablului , sau aproximativ 24 mm. Cat6A necesită o rază de îndoire mai mare datorită construcției sale mai groase. Îndoirile strânse deformează răsucirile perechilor din interiorul cablului, crescând diafonia și degradând calitatea semnalului - uneori suficient pentru a împiedica trecerea testelor de certificare.

Cum să alegeți cablul potrivit pentru scenariul dvs. de patch panel specific

În loc să aplici o singură recomandare generală, iată un ghid practic de decizie bazat pe scenarii comune de implementare:

• Rețea mică de birou sau acasă cu comutare de până la 1 Gbps: Cat5e UTP cu un panou de corecție Cat5e. Cost-eficient, complet suficient și ușor de terminat. Nu este nevoie să faceți upgrade decât dacă intenționați să treceți la comutatoare 10GbE.
• Noua instalare de birouri comerciale estimată să dureze 10 ani: Cat6 UTP cu un panou de corecție Cat6. Oferă spațiu liber pentru 10 GbE pe perioade scurte și oferă performanțe de zgomot superioare față de Cat5e.
• Centru de date sau mediu de înaltă densitate cu 10 GbE la rack: Cat6A UTP (sau F/UTP dacă EMI este o problemă) cu un panou de corelare Cat6A. Aceasta este singura opțiune de cupru care acceptă 10GbE la 100 de metri.
• Legături între clădiri sau campus: Fibră monomod OS2 cu conectori LC și un panou de corecție cu fibră. Copper Ethernet nu este potrivit pentru rulări de peste 100 de metri.
• Mediu industrial cu mașini electrice grele: Cablu ecranat Cat6A F/UTP sau S/FTP cu un panou de patch-uri ecranat, împământat. Împământarea corectă la panou este obligatorie.
• Campus de asistență medicală sau de educație cu cerințe combinate PoE și date: Cat6A UTP, care face față cerințelor mai mari de livrare a energiei PoE (90W IEEE 802.3bt) cu acumulare de căldură mai mică decât Cat6 în cablurile incluse.

Testarea și certificarea instalării cablului panoului de corelare

Selectarea categoriei corecte de cablu este doar jumătate din treabă. Un cablu Cat6 terminat incorect - cu o pereche excesivă desfășurată la perforare, o îndoire ascuțită în apropierea panoului sau un standard de cablare nepotrivit - nu va îndeplini nivelurile de performanță Cat6, chiar dacă a fost folosit cablul potrivit. Instalațiile profesionale de cablare structurată sunt verificate cu un tester de certificare a cablurilor, nu doar cu un tester de continuitate de bază.

Testerii de certificare a cablurilor de la producători precum Fluke Networks (DSX-8000), IDEAL Networks sau Softing efectuează măsurători, inclusiv pierderi de inserție, NEXT, FEXT, pierderi de retur și întârziere de propagare pe întreaga gamă de frecvență a categoriei de cablu. O certificare de canal Cat6 necesită trecerea tuturor parametrilor până la 250 MHz; Cat6A necesită 500 MHz. Un raport de certificare care trece este singura confirmare de încredere că combinația dvs. de cablu și panou de corelare va funcționa conform specificațiilor .

Pentru instalațiile de bricolaj mai mici, un tester de bază de cartografiere a cablurilor confirmă conexiunile corecte ale pinii și identifică perechile divizate, deschiderile și scurtcircuitarile - cele mai frecvente erori de punch-down. Deși acest lucru nu certifică performanța, detectează greșelile de cablare înainte ca echipamentul să fie conectat.
