Cum să reparați un cablu de plasture cu fibră optică?

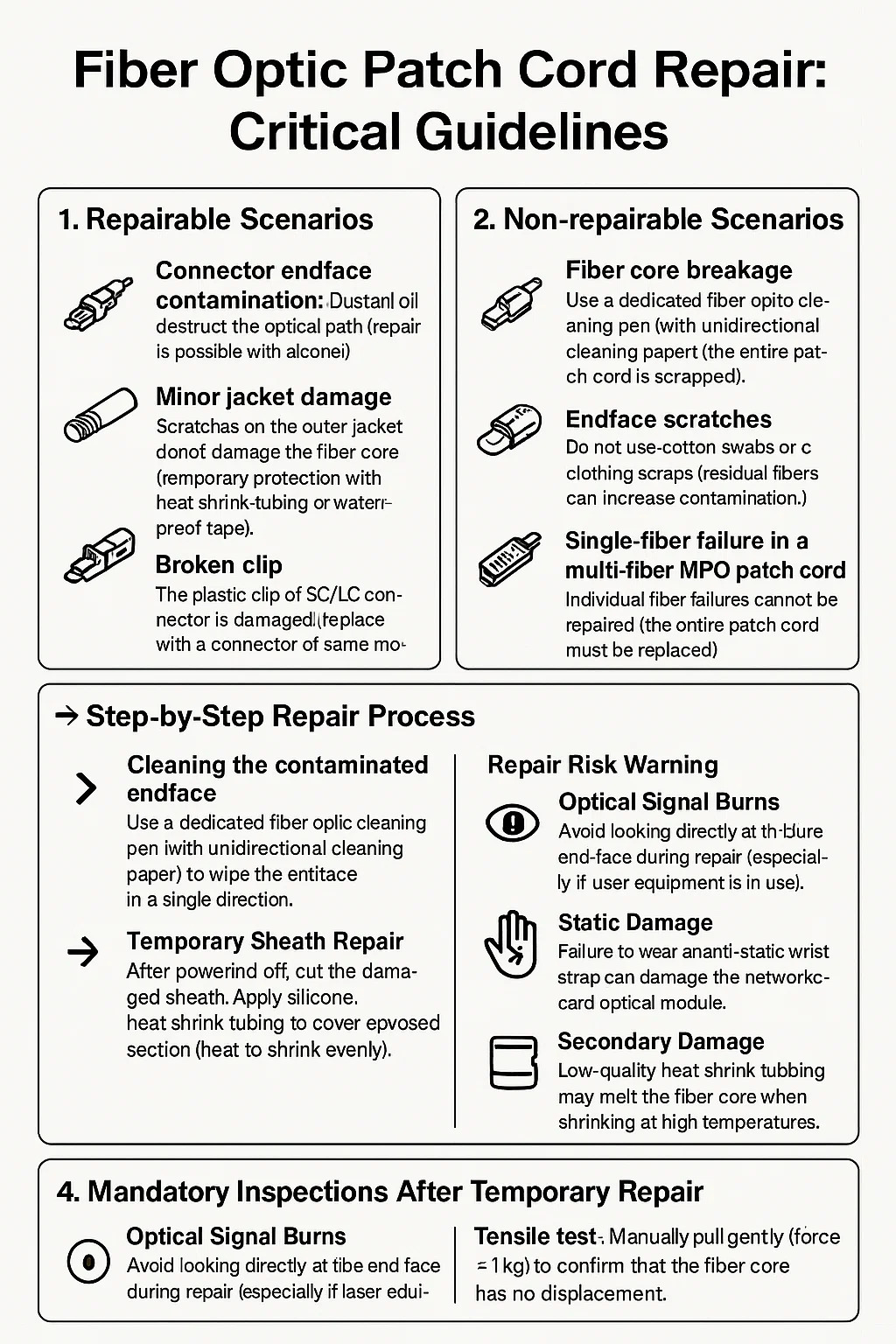

Cablu de plasture cu fibră optică Reparație: orientări critice

1. Scenarii reparabile
Contaminarea finală a conectorului: praful și uleiul obstrucționează calea optică (reparația este posibilă cu alcool și țesături nețesute).
Deteriorarea minoră a jachetei: zgârieturile de pe jacheta exterioară nu deteriorează miezul fibrei (protecție temporară cu tuburi de micșorare termic sau bandă impermeabilă).
Clip rupt: Clipul de plastic al conectorului SC/LC este deteriorat (înlocuiți cu un conector de același model).

2. Scenarii non-reparabile
Îndepărtarea miezului de fibre: îndoirea excesivă sau stoarcerea determină ruperea fibrei de sticlă (întregul cablu de plasture este anulat).
Zgârieturi de suprafață: zgârieturi pe ferul ceramic mai mare de 0,2 µm (degradarea permanentă a semnalului).
Eșec cu o singură fibră într-un cablu de plasture MPO cu mai multe fibre: Eșecurile individuale ale fibrelor nu pot fi reparate (întregul cablu de plasture trebuie înlocuit).

3. Procesul de reparație pas cu pas
► Curățarea finală contaminată
Folosiți un stilou dedicat de curățare cu fibră optică (cu hârtie de curățare unidirecțională) pentru a șterge capătul într -o singură direcție.
Nu folosiți tampoane de bumbac sau resturi de îmbrăcăminte (fibrele reziduale pot crește contaminarea).
Verificați continuitatea cu un indicator laser roșu.
► Repararea tecii temporare
După alimentat, tăiați teaca deteriorată.
Aplicați tubul de micșorare a căldurii siliconice pentru a acoperi secțiunea expusă (căldură pentru a se micșora uniform).
Cablurile de plasture blindate trebuie sigilate cu bandă metalică și rășină epoxidică.
► Înlocuirea conectorului
Tăiați secțiunea Pigtail din conectorul inițial (lăsați cel puțin 30 cm în exces).
Dezvoltare de fibre: Utilizați cleștele Miller pentru a îndepărta acoperirea și a curăța fibra goală cu alcool.
Introduceți noul conector LC/SC și vindecați miezul de fibre cu rășină epoxidică.
Polonezi fața de capăt cu o râșniță (pas obligatoriu; lustruirea manuală nu este de încredere).

4. Avertisment de risc pentru reparații
Arsuri de semnal optic: Evitați să vă uitați direct la fața fibrei în timpul reparației (mai ales dacă este utilizat echipament cu laser).
Daune statice: eșecul de a purta o curea de încheietură anti-statică poate deteriora modulul optic al plăcii de rețea.
Daune secundare: tubul de micșorare termic de calitate scăzută poate topi miezul fibrei atunci când se micșorează la temperaturi ridicate.

5. Inspecții obligatorii după reparații temporare
Testul de putere optică: valoarea de atenuare trebuie să fie <0,5dB mai mare decât standardul producătorului inițial. Test de tracțiune: trageți manual ușor (forță ≤ 1kg) pentru a confirma că miezul de fibre nu are deplasare.
Test de îndoire: înfășurați în jurul unui cilindru cu diametrul de 4 cm de trei ori, fluctuația puterii optice <0,2db.
