Cum aleg corect cablul de corecție cu fibră optică?

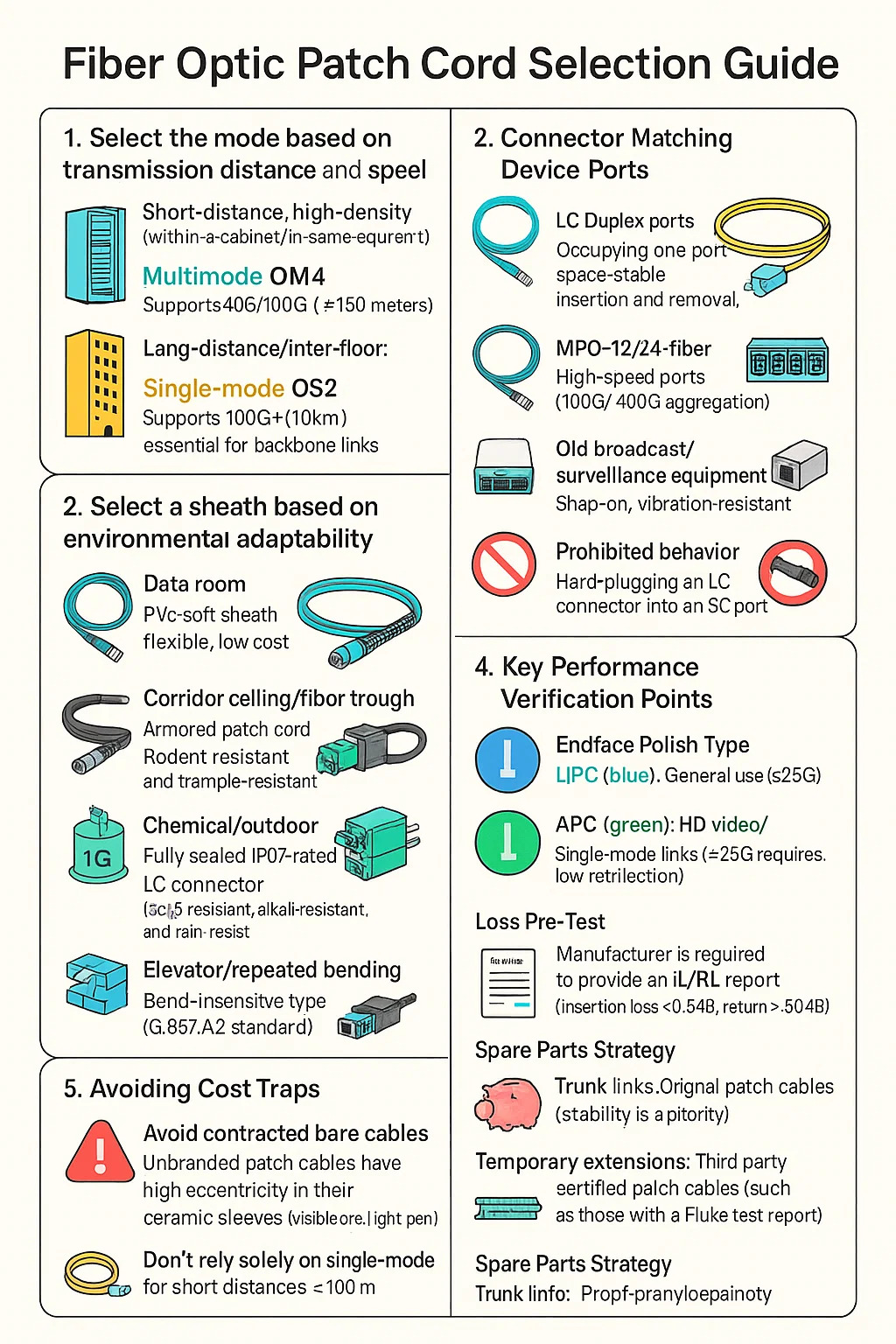

Cablu de corecție cu fibră optică Ghid de selecție

1. Selectați modul în funcție de distanța și viteza de transmisie
Distanță scurtă, densitate mare (în interiorul unui dulap/în aceeași cameră de echipamente):
Multimode OM4 (jachetă turcoaz): Suportă 40 G/100 G (≤150 metri), raportul preferat preț-performanță.
Nu utilizați OM1/OM2 (învechit, acceptă doar 1 G).
Distanță lungă/inter-etaj:
OS2 monomod (jachetă galbenă): Suportă 100 G (10 km), esențial pentru legăturile principale.

2. Porturi pentru dispozitive de potrivire a conectorilor
porturi SFP/SFP: Alegeți un cablu de corecție duplex LC (ocupă un spațiu de port, inserare și îndepărtare stabilă).
Porturi de mare viteză QSFP28/CFP: Alegeți o fibră MPO-12/24 (agregare 100 G/400 G).
Echipament vechi de difuzare/supraveghere: Alegeți un conector SC (snap-on, rezistent la vibrații).
Comportament interzis: Conectarea dură a unui conector LC într-un port SC (conversia adaptorului crește pierderea cu 3 dB).

3. Selectați o teacă în funcție de adaptabilitatea mediului
Camera de date: PVC moale teaca (flexibil, low cost).
Plafon coridor/jgheab podea: Cordon de plasture blindat (rezistent la rozătoare și rezistent la călcare).
Chimic/exterior: Conector LC complet etanșat, clasificat IP67 (rezistent la acid, rezistent la alcali și rezistent la ploaie).
Lift/îndoire repetată: tip insensibil la îndoire (G.657.Standardul A2).

4. Puncte cheie de verificare a performanței
Tip polonez de suprafață:
UPC (albastru): Utilizare generală (≤25G).
APC (verde): video HD/legături de mare viteză (>25 G necesită reflexie scăzută).
Pre-test de pierdere:
Producătorul trebuie să furnizeze un raport IL/RL (pierdere prin inserție ≤ 0,3 dB, pierdere prin retur ≥ 50 dB).
Verificarea polarității:
Patchcordurile MPO care utilizează tipuri A/B/C trebuie să se potrivească cu capătul transceiver-ului (nepotrivirea va duce la întreruperea legăturii).

5. Evitarea capcanelor de cost
Evitați cablurile goale contractate: Cablurile de corecție fără marcă au o excentricitate ridicată în manșoanele lor ceramice (vizibile cu un stilou roșu).
Nu vă bazați doar pe single-mode pentru distanțe scurte: Pentru distanțe ≤100 de metri, cablurile single-mode necesită module optice la prețuri mai mari (cablurile multimode economisesc 60% din cost).
Strategia pieselor de schimb:
Legături trunchi: cabluri patch originale (stabilitatea este o prioritate).
Extensii temporare: cabluri de corecţie certificate de terţi (cum ar fi cele cu raport de testare Fluke).
