Cum se testează cablurile de plasture cu fibră optică?

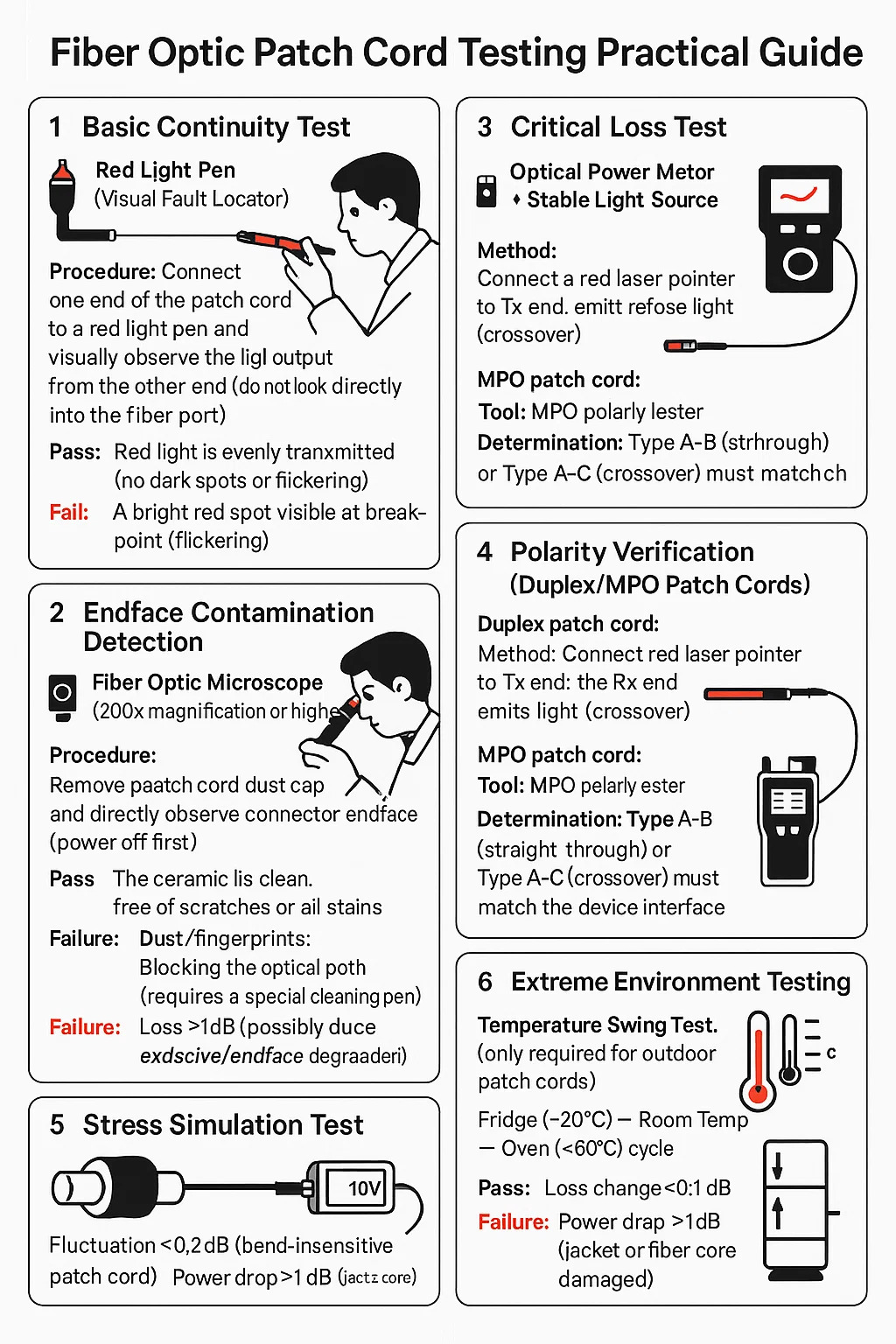

Cablu de plasture cu fibră optică Testarea ghidului practic

1. Test de continuitate de bază
Instrument: stilou de lumină roșie (localizator vizual de eroare)
Procedură: Conectați un capăt al cablului de plasture la un stilou de lumină roșie și observați vizual ieșirea de lumină de la celălalt capăt (nu priviți direct în portul de fibre).
Treceți: Lumina roșie este transmisă uniform (fără pete întunecate sau pâlpâire).
Eșec: o pată roșie strălucitoare este vizibilă la punctul de întrerupere (locația pauzei de miez de fibre).

2. Detectarea contaminării finalelor
Instrument: microscop cu fibră optică (mărire 200x sau mai mare)
Procedură: Scoateți capacul de praf al cablului de plasture și observați direct suprafața de conectare (pornire mai întâi).
PASS: Mâneca ceramică este curată, fără zgârieturi sau pete de ulei.
Eșec:
Praf/amprente: blocarea căii optice (necesită un stilou special de curățare).
Crăpături/jetoane: aruncați imediat (ireparabil).

3. Test de pierdere critică
Instrument: Sursa de lumină stabilă a contorului de putere optică
Procedură: Conectați sursa de lumină la un capăt al cablului de plasture și emite o lumină de referință (de exemplu, 1310nm). Conectați un contor de putere la celălalt capăt și citiți valoarea pierderii (dB).
Pasa:
Cablu de plasture multimodă: ≤0.5dB (în 100 de metri).
Cablu de plasture cu un singur mod: ≤0.3db (în termen de 1 kilometru).
Eșec: Loss >1dB (possible: excessive bending/endface degradation).

4. Verificarea polarității (cabluri de plasture duplex/MPO)
Cablu de plasture duplex:
Metodă: Conectați un indicator laser roșu la capătul TX; capătul RX ar trebui să emită lumină (crossover).
Cordon MPO Patch:
Instrument: Tester de polaritate MPO
Determinare: Tip A-B (drept) sau tip A-C (Crossover) trebuie să se potrivească cu interfața dispozitivului.

5. Test de simulare a stresului
Scenariu: risc de îndoire/tragere a cablului de plasture după implementare
Procedură:
Înfășurați cablul de plasture de trei ori în jurul unui cilindru cu diametrul de 4 cm.
Monitorizați fluctuația puterii optice în timp real în timpul testului.
Pasa: Fluctuation ≤0.2dB (bend-insensitive patch cord). Failure: Power drop > 1dB (jacket or fiber core damaged).

6. Testarea extremă a mediului
Test de balansare a temperaturii (necesar numai pentru cabluri de plasture exterioare):
Frigider (-20 ° C) → Temperatura camerei → cuptor (60 ° C) ciclu de 3 ori.
Pasa: Loss change < 0.1dB.
Test impermeabil (cabluri de patch-uri evaluate IP67):
Scufundați conectorul în apă timp de 30 de minute, ștergeți uscarea și măsurați rezistența la izolare (> 1000mΩ).
