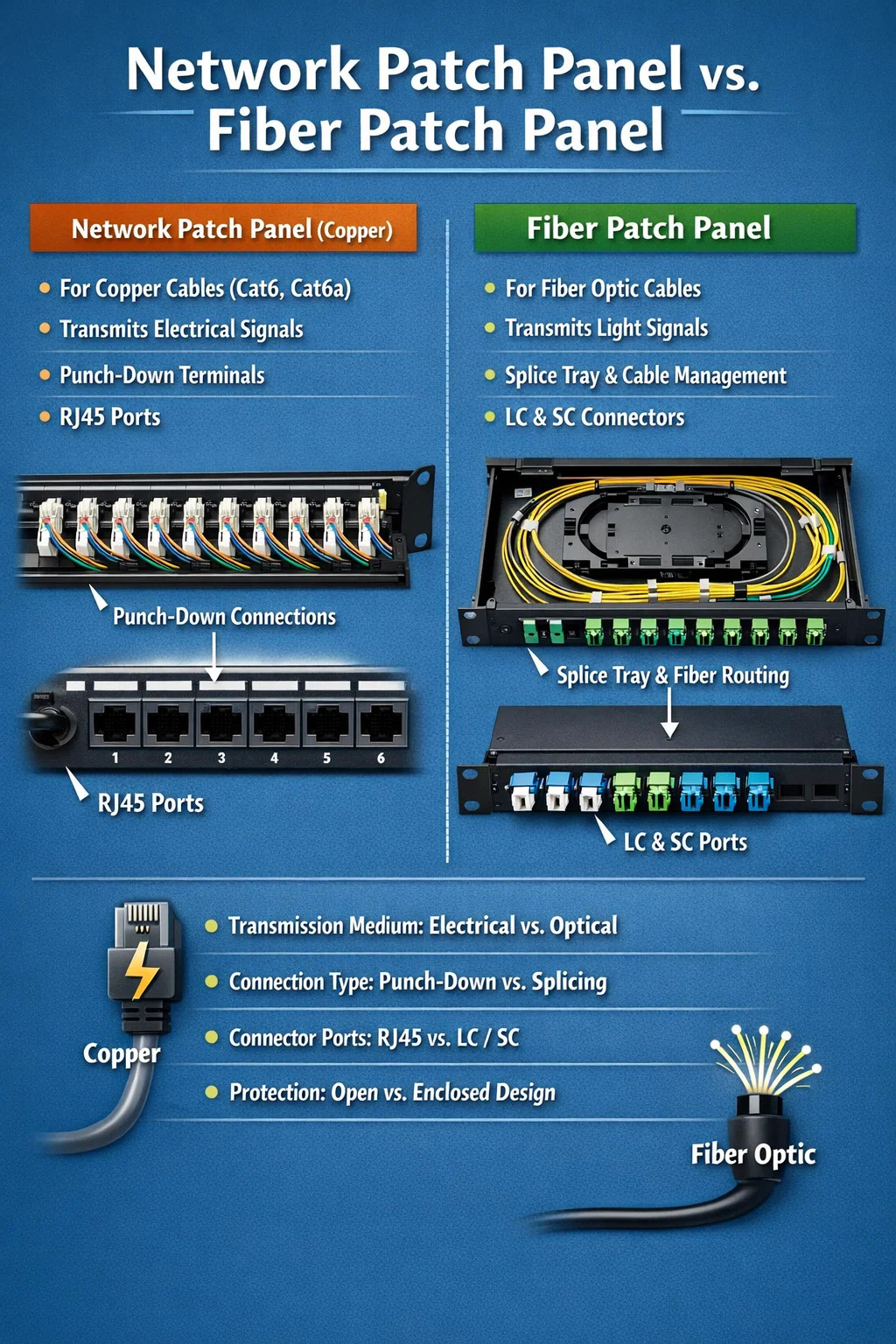

Care este diferența dintre un panou de fibră și un panou de patch-uri?

Deși atât panourile de fibră, cât și panourile de patch-uri tradiționale de rețea au „panou de corecție” în numele lor și arată oarecum asemănător, ele servesc unor scopuri complet diferite și au principii interne de funcționare complet diferite.

1. Diferențele de materiale și medii de transmisie

Patch Panel de rețea: este proiectat pentru cabluri de cupru (adică, cablurile de rețea Cat6 sau Cat6a utilizate în mod obișnuit). Conectează firele de cupru în interior, transmitând date prin impulsuri electrice.
Panou cu fibră: este conceput special pentru cablurile cu fibră optică. Cablurile de fibră optică transmit impulsuri de lumină, iar mediul este fibre de sticlă sau plastic extrem de fine.

2. Metode de conectare și structură internă

Panou de corecție de rețea (Cablu de cupru):
Fixare pe partea din spate: Cablurile de rețea sunt de obicei fixate prin „pungere” (folosind un instrument special pentru a presa miezurile de sârmă în caneluri metalice) sau prin conectarea directă la mufe keystone.
Interfață front-end: partea frontală are de obicei conectori pătrați RJ45 obișnuiți, la fel ca porturile de rețea de pe un computer.
Panou de fibra:
Protecție spate: Cablurile de fibră optică sunt foarte fragile și nu pot fi îndoite arbitrar ca firele de cupru. Prin urmare, panourile de fibră au de obicei o „tavă” sau „stâlp de înfășurare” în interior pentru a proteja și depozita cablurile de fibră optică în exces.
Splicing și cuplare: Nu folosește tehnologia punch-down, ci se conectează prin „splicing” (fuzionarea a două cabluri de fibră optică împreună) sau folosind adaptoare (cuple).
Interfață frontală: partea frontală are diferite tipuri de conectori de fibră optică (cum ar fi ST circular, LC pătrat mic sau SC pătrat mare), care sunt mult mai mici și mai precisi decât porturile de rețea obișnuite.

3. Gestionarea „fragilității”

Panourile de corecție de rețea sunt relativ „robuste”. Tragerea puțin strânsă a cablului de rețea sau îndoirea lui ușor, de obicei, nu va afecta utilizarea acestuia.
Panourile din fibră sunt ca un „apartament high-end”. Deoarece cablurile de fibră optică sunt sensibile la praf, presiune și îndoirea excesivă, panourile de fibră sunt de obicei complet închise sau au capace pentru a preveni praful și a limita îndoirea, prevenind atenuarea semnalului.

4. Diferențele de flexibilitate

Panourile de corelare cu cablu de cupru sunt de obicei simple, cu un cablu per port.
Panourile din fibră au adesea un grad mai mare de modularitate. Deoarece cablurile de fibră optică sunt disponibile în soiuri monomod și multimod și există multe tipuri de conectori diferite, multe panouri de fibră optică vă permit să înlocuiți panourile adaptoare după cum este necesar.
