Cum arată un panou de corecție?

2026-02-09

Răspuns direct: Cum arată un panou de csauecție

A panou de corecție de rețea arată ca un cadru solid, dreptunghiular din metal sau din plastic, de obicei de 19 inci lățime, cu un rând de porturi numerotate în față și o zonă de organizare a cablajului în spate. Acesta servește ca o centrală statică în care se termină toate cablurile permanente de rețea din diferite încăperi, oferind un punct îngrijit și centralizat pentru gestionarea rețelei.

Componentele fizice cheie ale unui panou de corecție

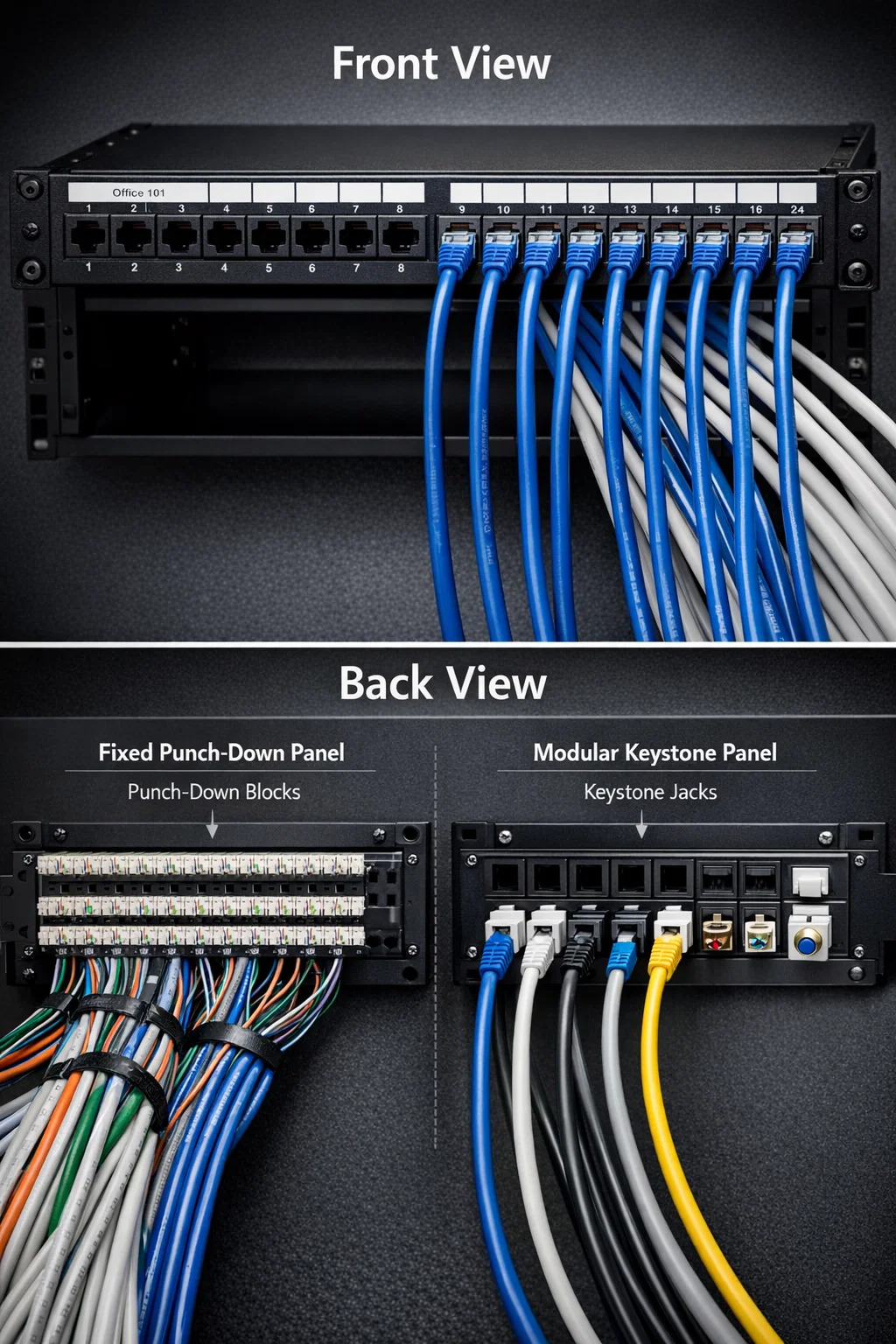

Pentru a înțelege identitatea vizuală a unui panou de corecție de rețea , este util să-l împărțim în cele două părți distincte: partea frontală orientată spre utilizator și partea din spate către infrastructură.

Panoul frontal: conectivitate și etichete

Partea din față este ceea ce vedeți când deschideți un rack de server sau un dulap de cabluri. Se compune din:

  • Porturi numerotate: Cele mai comune panouri au 12, 24 sau 48 de porturi concepute pentru a accepta conectori RJ45 standard.
  • Benzi de etichetare: Spațiu alb deasupra sau dedesubt porturile utilizate pentru a identifica încăperea sau dispozitivul la care se conectează fiecare port (de exemplu, „Office 101”).
  • Urechi de montare: Găurile de la extremitățile din stânga și din dreapta sunt folosite pentru a înșuruba panoul într-un suport de echipament de 19 inchi.

Panoul din spate: terminarea cablului

Spatele este locul în care are loc „ridicarea grea”. În funcție de design, veți vedea unul dintre cele două lucruri:

  • Blocuri punch-down: Rânduri de „dinți” din plastic în care perechile individuale de fire de cupru sunt presate în fante metalice.
  • Deschideri Keystone: Găuri pătrate goale într-un panou „modular” unde sunt individuale mufe keystone sunt prinse înăuntru.

Compararea diferitelor stiluri de panouri de corecție

Nu toate panourile arată identice. Designul vizual dictează adesea cât de multă flexibilitate are instalatorul în timpul instalării.

Comparație între modelele de panouri de corecție fixe și modulare
Caracteristică Panou fix Punch-Down Panou Keystone modular
Aspect vizual PCB încorporat cu terminale „ferestre” pătrate goale
Suport pentru componente Doar standard Cat6 sau Cat6a Se amestecă mufe keystone (Fibră, RJ45, coaxial)
Lățimea tipică 19 inchi (standard) 19 inchi (standard)

Vizualizarea mediului instalat

Într-un scenariu practic, cum ar fi un cabinet media acasă sau o cameră de server de afaceri, a panou de corecție de rețea nu sta niciodată singur. Aspectul său este definit de cablurile conectate la acesta.

Când este complet instalat, veți vedea o cascadă de cabluri care intră în spate, care sunt bine legate cu fermoar sau gestionate cu velcro. Pe fata, cabluri scurte de corecție (de obicei, 0,5 ft până la 3 ft în lungime) reduceți decalajul dintre panou și un comutator de rețea. Acest lucru creează un aspect curat, vertical de „petice”, care previne mizeria „spaghete” încâlcită, care se găsește adesea în configurațiile de amatori.

Dimensiuni standard: Majoritatea panourilor ocupă 1U (1,75 inchi) or 2U (3,5 inchi) de spațiu vertical într-un rack, făcându-le incredibil de subțiri, în ciuda numărului de conexiuni pe care le gestionează.
