Care este diferența dintre un panou de corecție și un comutator Poe?

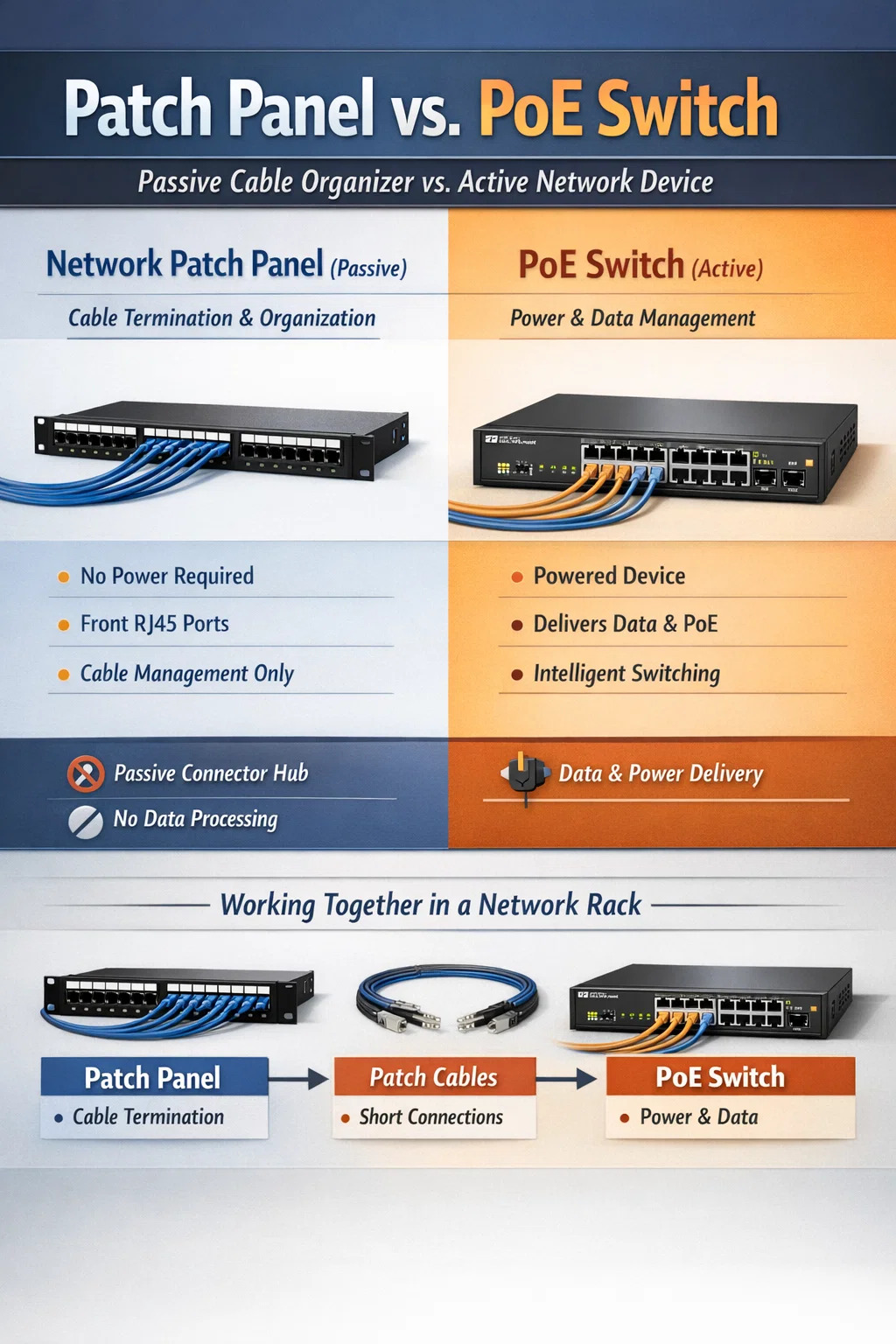

Comparație directă: Patch Panel vs. Switch PoE

Diferența principală constă în natura lor fundamentală: a panou de corecție de rețea este o componentă hardware pasivă utilizată pentru organizarea și terminarea cablurilor, în timp ce a Comutator PoE este un dispozitiv electronic activ care gestionează traficul de date și furnizează energie electrică prin cabluri Ethernet. Un panou de corecție nu necesită energie electrică și nu poate procesa date; un comutator PoE necesită o sursă de alimentare și acționează ca „creierul” rețelei locale.

Într-o instalație profesională, acești doi nu sunt concurenți, ci parteneri. Panoul de corecție oferă un punct de aterizare static pentru toate firele clădirii, iar comutatorul PoE oferă conectivitatea și puterea necesare pentru a face aceste fire funcționale pentru dispozitive precum camere IP, telefoane VoIP și puncte de acces wireless.

Definirea Panou de corecție de rețea

A panou de corecție de rețea servește ca sistem nervos central pentru cablarea fizică. Este în esență o punte între liniile lungi de cablare ascunse în interiorul pereților și echipamentele de rețea așezate într-un rack.

Integritate structurală și organizare

În mod obișnuit, un panou de corecție are un rând frontal de porturi RJ45 și o parte din spate în care cablurile în vrac sunt „despărțite” sau conectate prin mufe keystone . Deoarece panoul de corecție este pasiv, nu oferă amplificare a semnalului sau gestionarea datelor. Singurul său scop este de a menține cablurile organizate și etichetate, prevenind haosul firelor încurcate.

• Previne uzura porturilor scumpe de comutare, oferind o interfață sacrificială pentru conectarea și deconectarea frecventă.
• Acceptă diverse categorii de cabluri, inclusiv Cat5e, Cat6 și Cat6a .
• Permite depanarea ușoară prin maparea clară a portului care duce la o anumită cameră dintr-o clădire.

Înțelegerea comutatorului PoE

Un comutator Power over Ethernet (PoE) este o piesă sofisticată de echipament de rețea. Spre deosebire de un comutator standard, acesta are circuite încorporate pentru a injecta curent continuu în perechile răsucite ale unui cablu Ethernet alături de semnalul de date.

Gestionarea activă a datelor și a energiei

Comutatorul PoE este un dispozitiv „activ”. Acesta identifică dacă un dispozitiv conectat este „compatibil PoE” înainte de a trimite energie, asigurându-se că dispozitivele non-PoE, cum ar fi un laptop standard, nu sunt deteriorate de curent electric. Acesta gestionează stratul de legătură de date a rețelei, asigurându-vă că pachetele ajung la adresele MAC corecte.

• Elimină nevoia de prize locale la locația dispozitivului (de exemplu, o cameră pe tavan).
• Suportă diferite standarde de putere, cum ar fi 802.3af (până la 15,4 W) și 802.3at (PoE, până la 30 W).
• Versiunile gestionate permit administratorilor să repornească de la distanță dispozitivele prin comutarea alimentării pe anumite porturi.

Diferențele tehnice de bază

Pentru a vizualiza mai bine de ce aceste două componente sunt distincte, consultați specificațiile tehnice de mai jos, care evidențiază rolurile lor contrastante în cadrul unui rack de rețea.

Procesul de instalare în colaborare

Într-un scenariu real, le-ați folosi pe ambele pentru a construi o rețea de încredere. Procesul urmează de obicei acest flux de lucru:

1. Cablurile Ethernet în vrac sunt trase din diferite încăperi către un rack de server central.
2. Aceste cabluri sunt terminate în spatele unui panou de corecție de rețea folosind mufe keystone .
3. Cablurile scurte de corecție sunt folosite pentru a conecta porturile frontale ale panoului de corecție la porturile de pe Comutator PoE .
4. Comutatorul PoE este conectat la routerul principal pentru a oferi acces la internet tuturor dispozitivelor din aval.

Separând cablajul permanent (panou de corecție) de rețeaua activă (comutator), creați un sistem ușor de actualizat. Dacă aveți nevoie de mai multă viteză, înlocuiți pur și simplu comutatorul fără a atinge vreodată cablurile complexe din interiorul pereților.

Considerații finale pentru selecție

Dacă vă întrebați care dintre ele aveți nevoie, răspunsul este de obicei „ambele” pentru orice, dincolo de o configurație mică de acasă. Un comutator PoE asigură puterea și logica, dar fără a panou de corecție de rețea , instalația dumneavoastră nu va avea stabilitatea fizică și organizarea necesare pentru întreținerea și fiabilitatea pe termen lung.
